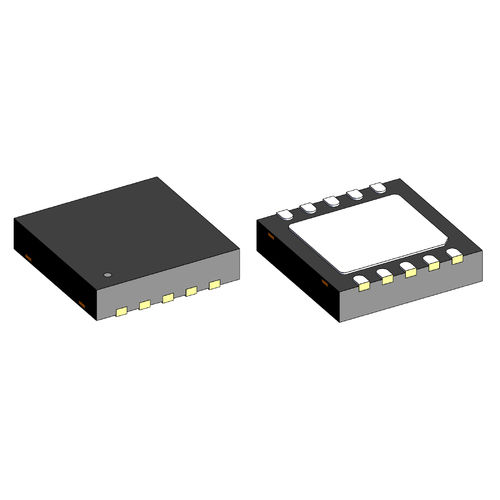

Encoder rotativo assoluto iC-MA

ad effetto Hall

Applicazioni Sensori analogici e digitali di angolo Codificatori angolari incrementali Codificatori multiturn magnetici Rimontaggio del potenziometro Commutatore rotante senza contatto Commutazione dei motori senza spazzola di CC Contatore Caratteristiche Allineamento quadruplo del sensore del Corridoio per registrazione errore-tollerante Non sensibile ai campi esterni magnetici dovuto la tecnica di misura differenziale Interpolatore con una risoluzione di fino a 256 punti di angolo per ciclo Di rotazione si accelera a 60 000 giri/min. 4 fasi attenuate dell'ingresso/uscita per le uscite del segnale Tre input di configurazione per la selezione modi di funzionamento di funzionamento Modi di funzionamento analogici: - segnali coseno/di seno controllati a 2 Vpp - segnale del dente di sega o del triangolo con ampiezza selettiva Modi di funzionamento di Digitahi: - Segnali di quadratura di A/B con l'impulso di indice di Z - Contro impulsi per i contatori binari esterni Procedura in sequenza di CI-MA multiplo possibile per il funzionamento chain Il segnale di errore ha prodotto per rilevazione di resistenza di campo magnetico bassa Modi di funzionamento supplementari con assorbimento di corrente di energia riduttore Modo standby una volta non permesso a Una gamma di temperature estesa di °C -40… +125
