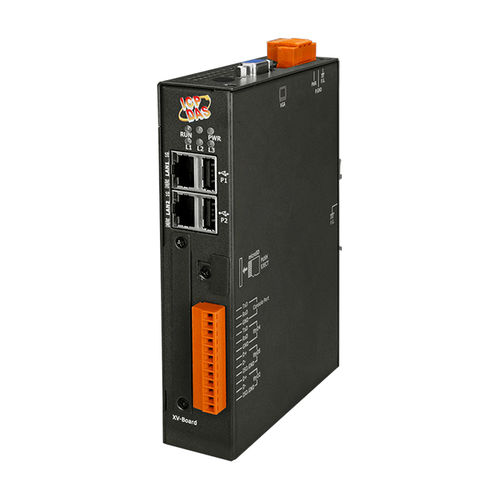

Gateway di comunicazione IEC850-211-S

TCPEthernetIP

uno standard internazionale che definisce i protocolli di comunicazione per i dispositivi elettronici intelligenti nelle sottostazioni elettriche. È sviluppato dal Comitato Tecnico 57 della Commissione Elettrotecnica Internazionale (IEC), architettura di riferimento per i sistemi elettrici. L'obiettivo dello standard è quello di specificare i requisiti e fornire un quadro per ottenere l'interoperabilità tra gli IED forniti da diversi fornitori. Questo protocollo può funzionare su reti TCP/IP o LAN di sottostazione utilizzando Ethernet commutata ad alta velocità per ottenere i tempi di risposta necessari inferiori a quattro millisecondi per il relè di protezione. IEC850-211-S è un gateway di rete che consente al client IEC-61850 MMS di accedere alla rete Modbus TCP come client Modbus TCP. Il protocollo IEC-61850 è utilizzato nell'automazione delle sottostazioni. Gli IED scambiano informazioni con altri IED o SCADA tramite il protocollo IEC-61850 per i dispositivi di protezione e controllo. IEC850-211-S supporta il nodo logico GGIO e l'oggetto dati Ind, IntIn, SPCSO, ISCSO. Supporta anche il set di dati e la funzione di report non bufferizzato per scambiare dati con un client. La regola di mappatura dei dati può essere configurata tramite ICPDAS Utility. Lettura/Scrittura del registro Modbus tramite IEC-61850 Mappatura automatica dei registri Modbus agli oggetti dati IEC-61850 tramite l'utilità Supporta il nodo logico GGIO e gli oggetti dati Ind, IntIn, SPCSO, ISCSO Offre operazioni remote sicure con una funzione Select-Before-Operate Supporta i codici funzione Modbus 1, 2, 3, 4, 5 e 6 Permette fino a 32 connessioni server Modbus TCP e 5 connessioni client MMS IEC-61850 Permette 9600 registri Modbus in totale. (Include bobina, ingressi discreti, registri di ingresso e registri di mantenimento) Fornisce il file ICD tramite l'utilità
