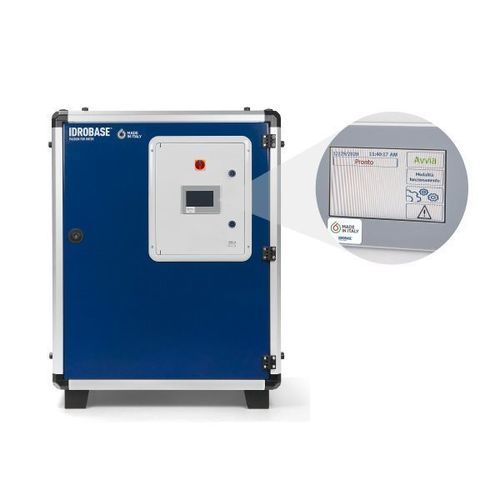

Sistema di nebulizzazione industriale FOG 70 NEUTRA-ODORI

ad alta pressione

Prodotto
Modulo nebulizzazione industriale FOG 70 NEUTRA-ODORI disponibile con 114 o 186 ugelli, progettato per impianti elettrici 3x400V-50Hz.

Panoramica

• Sistema completo con filtraggio e dosatore meccanico
• Gruppo pompa 950 rpm ideale per funzionamento continuo
• Quadro di controllo con PLC e touchscreen per gestione locale
• Possibilità di gestione remota opzionale

Punti salienti

• OPZIONALE: Controllo remoto — interazione con il sistema da postazione remota
• Dosatore proporzionale meccanico 0,2–2%
• Quadro di controllo con PLC e touchscreen, interfaccia disponibile in 7 lingue

Dati tecnici
CODICE | Modello | Pressione | Portata | N. ugelli* | Potenza 3x400V-50Hz | Peso | Manutenzione preventiva 750 h (standard) | Manutenzione preventiva 1500 h (opzionale)
ZX.8211 | FOG 70 NEUTRA-ODORI | 70 bar | 8,6 l/min | 114 | 1,5 kW | 75 kg | ZX.75IBG02 | ZX.150IBG02
ZX.8215 | FOG 70 NEUTRA-ODORI | 70 bar | 14 l/min | 186 | 3 kW | 78 kg | ZX.75IBG13 | ZX.150IBG13

* Il numero massimo di ugelli è stato calcolato utilizzando l'ugello IT.204C con portata 020 (0,075 l/min) a 70 bar.

Caratteristiche tecniche

• Telaio in alluminio
• Pompa professionale a manovella con testa in ottone e 3 pistoni in ceramica
• Motore elettrico 940g/min, 3x400V-50Hz, S1
• Valvola di scarico in ottone
• Manometro riempito di glicerina in acciaio inox AISI 304
• Elettrovalvola ingresso acqua bassa pressione 24V-50Hz
• Elettrovalvola alta pressione 24V-50Hz per scaricare la pressione di linea
• Interruttore H.P. per mancanza di alimentazione acqua e rotture tubazioni
• Ingresso 3/4" M
• Uscita 1/2" M
• Quadro di controllo con termostato, PLC e touchscreen per gestire il modulo
• Dimensioni LxPxH: 800 x 560 x 1000 mm

Optional (esempi)

• ZX.2322 — Kit analisi durezza acqua
• ZX.0905-10 — Kit alimentazione acqua, 10 m con accoppiamenti rapidi filettati
• ZX.1277 — Kit controllo remoto Ethernet per PLC
• ZX.1279 — Kit controllo remoto Wi‑Fi per PLC
• ZX.1260-24DC / ZX.1260-24AC / ZX.1260-38 — Kit collettori (varie opzioni valvole)
• ZX.8074-RC — Kit ingresso acqua 10" + dosatore 0,2-2% e stabilizzatore di pressione
• ZX.0302 / ZX.0302-UV-RC / ZX.0302-PUVRC — Kit ingresso acqua 10" con/senza sterilizzatore UV e stabilizzatore di pressione

Specifiche

• Modello: FOG 70 NEUTRA-ODORI
• Codici disponibili: ZX.8211, ZX.8215
• Pressione di esercizio: 70 bar
• Portate: 8,6 l/min (ZX.8211) e 14 l/min (ZX.8215)
• Numero di ugelli (max): 114 (ZX.8211) e 186 (ZX.8215) — calcolato con ugello IT.204C portata 0,075 l/min a 70 bar
• Potenza (3x400V-50Hz): 1,5 kW (ZX.8211), 3 kW (ZX.8215)
• Peso: 75 kg (ZX.8211), 78 kg (ZX.8215)
• Manutenzione preventiva (standard 750 h): ZX.75IBG02 (ZX.8211) / ZX.75IBG13 (ZX.8215)
• Manutenzione preventiva (opzionale 1500 h): ZX.150IBG02 (ZX.8211) / ZX.150IBG13 (ZX.8215)
• Materiale telaio: alluminio
• Pompa: pompa professionale a manovella con testa in ottone e 3 pistoni in ceramica
• Specifica motore: 940g/min, 3x400V-50Hz, S1
• Valvola di scarico: ottone
• Manometro: riempito di glicerina, acciaio inox AISI 304
• Elettrovalvole e interruttori: elettrovalvola ingresso acqua 24V-50Hz; elettrovalvola H.P. 24V-50Hz per scarico pressione; interruttore H.P. per mancanza d'acqua e rotture tubazioni
• Ingresso/Uscita: ingresso 3/4" M, uscita 1/2" M
• Controllo: termostato, PLC e touchscreen (disponibile in 7 lingue)
• Dimensioni (LxPxH): 800 x 560 x 1000 mm
