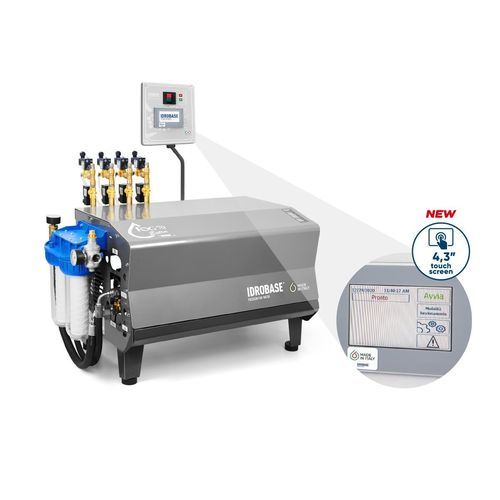

Sistema di nebulizzazione industriale Fog 70 Touch

ad alta pressione

Panoramica del prodotto
Fog 70 Touch è un modulo nebulizzatore industriale ad alta pressione (70/80 bar) progettato per applicazioni di nebulizzazione industriale. Le configurazioni variano da 13 fino a 560 ugelli; alimentazione 3x400V-50Hz. Modulo molto compatto, possibilità di installare accessori direttamente sull'unità e controllo locale tramite PLC e touchscreen, con gestione remota opzionale.

Caratteristiche principali

• Design molto compatto
• Possibilità di installare accessori direttamente sul modulo
• Pannello di controllo con PLC e touchscreen (disponibile in 7 lingue)
• Gestione remota opzionale (kit Ethernet o Wi‑Fi)

Punti di forza

• PLC e touchscreen integrati per gestire il modulo, interfaccia disponibile in 7 lingue
• Controllo remoto opzionale: interazione con il sistema da terminale remoto (kit Ethernet o Wi‑Fi)
• Compatibile con Sani Fog fisso

Dati tecnici (tabella)
CODE | Model | Pressure | Flow rate | N. nozzles* | Power 3x400V-50Hz | Weight | Preventive maintenance 750 hrs (standard) | Preventive maintenance 1500 hrs (optional)
ZX.F70T01 | FOG 70 TOUCH-1 | 80bar | 1l/min | 13* | 1,5Kw | 58kg | ZX.75IP01 | ZX.150IP01
ZX.F70T02 | FOG 70 TOUCH-2 | 80bar | 2l/min | 27* | 1,5Kw | 58kg | ZX.75IBG01 | ZX.150IBG01
ZX.F70T04 | FOG 70 TOUCH-4 | 80bar | 4l/min | 53* | 1,5Kw | 58kg | ZX.75IBG10 | ZX.150IBG10
ZX.F70T06 | FOG 70 TOUCH-6,5 | 80bar | 6,5l/min | 87* | 1,5Kw | 58kg | ZX.75IBG10 | ZX.150IBG10
ZX.F70T08 | FOG 70 TOUCH-8 | 80bar | 8l/min | 107* | 1,5Kw | 58kg | ZX.75IBG10 | ZX.150IBG10
ZX.F70T11 | FOG 70 TOUCH11 | 70bar | 11l/min | 147* | 1,5Kw | 58kg | ZX.75IBG02 | ZX.150IBG02
ZX.F70T13 | FOG 70 TOUCH-13 | 80bar | 13l/min | 173* | 2,2 Kw | 61kg | ZX.75IBG02 | ZX.150IBG02
ZX.F70T15 | FOG 70 TOUCH-15 | 80bar | 15l/min | 200* | 2,2 Kw | 61kg | ZX.75IBG08 | ZX.150IBG08
ZX.F70T18 | FOG 70 TOUCH-18 | 80bar | 18l/min | 240* | 3 Kw | 66kg | ZX.75IBG04 | ZX.150IBG04
ZX.F70T21 | FOG 70 TOUCH-21 | 80bar | 21l/min | 280* | 3 Kw | 66kg | ZX.75IBG13 | ZX.150IBG13
ZX.F70T26 | FOG 70 TOUCH-26 | 80bar | 26l/min | 347* | 4Kw | 80kg | ZX.75IBG06 | ZX.150IB06
ZX.F70T33 | FOG 70 TOUCH-33 | 70bar | 33l/min | 440* | 6,3Kw | 98kg | ZX.75IBG06 | ZX.150IBG06
ZX.F70T42 | FOG 70 TOUCH-42 | 70bar | 42l/min | 560* | 6,3Kw | 98kg | ZX.75IBG07 | ZX.150IBG07

* Il numero massimo di ugelli è stato calcolato usando un ugello IT.204C con portata 020 (0,075 l/min) a 70 bar

Caratteristiche tecniche
Struttura in acciaio verniciato
Pompа professionale a manovella con testa in ottone e 3 pistoni in ceramica
Motore elettrico 1450 g/min, 3x400V-50Hz, S1
Valvola di scarico in ottone
Manometro con glicerina in acciaio inox AISI 304
Elettrovalvola ingresso bassa pressione 24V-50Hz
Elettrovalvola alta pressione 24V-50Hz per scaricare la pressione della linea
Interruttore alta pressione per mancanza acqua e rottura tubazioni
Interruttore termico generale
Ingresso 3/4” M
Uscita 1/2” M
Pannello di controllo con interruttore termico, PLC e touchscreen per la gestione del modulo
Dimensioni LxPxH: 780 x 450 x 500 mm

Specifiche tecniche

• Materiale telaio: acciaio verniciato
• Tipo di pompa: pompa professionale a manovella con testa in ottone e 3 pistoni in ceramica
• Motore: 1450 g/min, 3x400V-50Hz, S1
• Pressione di esercizio: nominale 70–80 bar a seconda del modello
• Portate disponibili: da 1 l/min fino a 42 l/min (a seconda del modello)
• Ugelli: numero massimo per modello mostrato nella tabella tecnica (calcolo basato sull'ugello IT.204C a 70 bar)
• Ingresso / uscita: ingresso 3/4” M, uscita 1/2” M
• Valvole e protezioni: valvola di scarico in ottone, manometro a glicerina (AISI 304), elettrovalvola ingresso bassa pressione 24V-50Hz, elettrovalvola scarico alta pressione 24V-50Hz, interruttore alta pressione per mancanza d'acqua / rottura tubo, interruttore termico generale
• Controllo: pannello di controllo integrato con interruttore termico, PLC e touchscreen; controllo remoto opzionale (kit Ethernet / Wi‑Fi)
• Dimensioni (LxPxH): 780 x 450 x 500 mm
• Peso e potenza: dipendenti dal modello (vedere la tabella tecnica per ogni codice)
