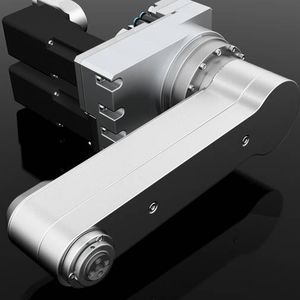

Modulo di manipolazione tipo pick and place miniSPIN series

compatto

Con la serie miniSPIN è stata sviluppata un'unità di movimentazione compatta con caratteristiche altamente dinamiche. Il concetto è stato concepito per il posizionamento di piccoli pezzi con un peso da 20 a max. 100 grammi. Le tipiche operazioni di pick & place possono essere realizzate con tempi di ciclo molto brevi, di circa mezzo secondo. La serie miniSPIN può essere utilizzata sia come stazione singola che in combinazione con unità lineari. In combinazione con l'asse lineare euroLINE ad azionamento diretto, è possibile realizzare sistemi di movimentazione altamente dinamici, ad esempio per la movimentazione di pallet di prodotti. Per consentire un utilizzo ottimale della serie miniSPIN, sono disponibili le lunghezze standard delle leve di 87 mm o 151,5 mm. Caratteristiche Lunghezze della leva selezionabili (87 mm e 151,5 mm) Tempi di ciclo per 2x 180°: 240 ms a 20 g. Interfaccia standard per il fissaggio di diversi cannocchiali Predisposto per il montaggio di servomotori del cliente Gli attuatori possono essere programmati come attuatori multigiro indipendenti Design modulare (di facile manutenzione e assistenza) Alimentazione ad aria o a vuoto opzionale a canale singolo o doppio Nessun tubo dell'aria in movimento Peso ridotto Applicazioni, ad esempio Movimentazione rapida per componenti con peso netto fino a 20 g: Orologi, settore medico e farmaceutico, ingegneria di precisione, microassemblaggio ingegneria Controllare: Componenti a contatto, sistema di visione (aereo) Posizionamento dei pezzi da orizzontale a verticale Movimentazione di componenti fino a un massimo di 100 g su richiesta
