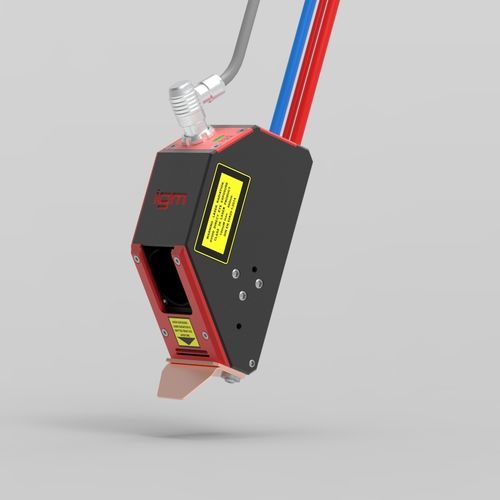

Sensore di posizione per applicazioni di saldatura

senza contattoin ciclo chiusoa resistenza

Questo sensore tattile è utilizzato per determinare la posizione del pezzo o dei suoi componenti e delle singole parti misurando la superficie del pezzo. In ogni caso, la parte successionale del programma viene spostata secondo le deviazioni determinate. Lo spostamento del sensore può essere applicato per la correzione di una quantità arbitraria di singoli punti, intere sezioni di un programma di saldatura o interi programmi. La combinazione con il rilevamento del cordone d'arco è fattibile. Il sistema di controllo supporta lo spostamento, la rotazione e l'inclinazione di un programma, a seconda del cambiamento di posizione. L'ugello del gas stesso viene utilizzato come sensore. Questo rende possibile - anche su pezzi complicati e in spazi ristretti - eseguire i passi di ricerca necessari sulle superfici di riferimento del pezzo, con cui viene determinata la posizione dei cordoni di saldatura. Non appena l'ugello del gas entra in contatto con il pezzo, viene scaricato e il robot si ferma immediatamente. Questa scarica viene registrata in linea dalla rispettiva scheda sensore nell'armadio di comando e successivamente il robot si sposta al successivo azionamento di ricerca. igm fornisce soluzioni di saldatura robotica chiavi in mano su misura per le esigenze e i prodotti dei clienti. Non vengono venduti singoli componenti.
