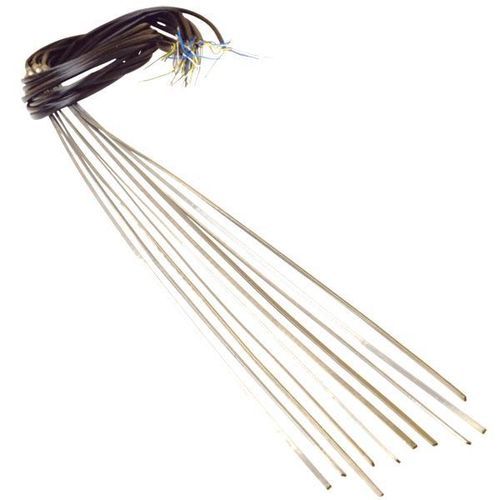

Bobina riscaldante

Panoramica del prodotto
I riscaldatori a bobina dritta sono sviluppati per il riscaldamento di tubi metallici di piccole dimensioni. I riscaldatori a bobina dritta IHP sono realizzati in acciaio inossidabile AISI321 e sono disponibili in diverse classi di potenza per adattarsi al diametro del tubo e alle esigenze del processo. L'installazione di un termocoppia interna garantisce un controllo preciso della temperatura e una maggiore durata del componente.

Controllo e utilizzo
Il riscaldatore può essere integrato con l'armadio di controllo PID di IHP per creare un sistema di riscaldamento completo con controllo preciso, funzioni di ramp-up, temperatura massima regolabile e passi programmabili con ramp e set point. Il riscaldatore a bobina dritta può essere montato sotto il tubo o avvolto a spirale attorno ad esso in base al diametro e alle esigenze personalizzate. Si noti che una volta avvolto a spirale il riscaldatore non tollera nuove piegature dopo il primo riscaldamento. IHP può fornire assistenza all'installazione e manutenzione preventiva.

Prodotti correlati

• Riscaldatori a bobina in silicone 200°C
• Fascia riscaldante digitale 250°C
• Fascia riscaldante digitale 450°C
• Riscaldatori a bobina 750°C
• Riscaldatori ugello avvolti 750°C
• Cavo riscaldante isolato minerale 1000°C

Specifiche tecniche
Materiale: acciaio inossidabile AISI321 con saldatura TIG
Filo riscaldante: NiCr80/20
Isolamento: MgO compatto
Lunghezza conduttori nichel isolati PTFE: 1000 mm
Protezione uscite: conduttori PFA, cavo intrecciato in acciaio inox, guaina metallica zincata
Corrente di dispersione (a freddo): < 0,5 mA
Tolleranza potenza: +5% -10%
Tolleranza resistenza: +10% -5%
Resistenza diel. : 1000 V
Isolamento (a freddo 1000Vcc): > 10 MΩ
Tensione: 230V
Temperatura massima della guaina dell'elemento riscaldante: 750°C
Temperatura massima del cavo: 260°C
Raggio minimo di curvatura (interno): 10 mm
Uscite di collegamento: Assiale, Radiale, Tangenziale
Modelli standard con e senza termocoppia Fe/CuNi (tipo J)
Altre dimensioni su richiesta
Alcuni prodotti possono subire modifiche temporanee alla loro forma originale per consentire un imballaggio efficiente e un trasporto sicuro. Questi adattamenti sono progettati per essere facilmente ripristinati al ricevimento da parte del cliente.

Profili disponibili
○ Profili rotondi - 1,8 / 2,5 / 3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 / 7,5 / 8 / 8,5
☐ Profili quadrati - 1,8 x 1,8 / 3 x 3 (-0,0 +0,15) / 3,5 x 3,5 / 4,5 x 4,5 / 5 x 7 / 6 x 6 / 7,5 x 7,5 / 8 x 8
▭ Profili rettangolari - 2,2 x 4,2 (-0,0 +0,15) / 5,5 x 12 (-0,15 +0,10) / 6 x 16 (-0,15 +0,10)

Gamma standard (selezione righe)
Dimensione(mm) - Lunghezza totale (mm) incl. lunghezza fredda 90mm - Potenza (W) @ 230V
○ 3 - 400 - 180
- 550 - 250
- 650 - 315
- 800 - 400
- 950 - 500
- 1150 - 630
- 1500 - 800
- 2000 - 1250
- 2500 - 1350
○ 4 - 400 - 200
- 550 - 315
- 750 - 400
- 950 - 500
- 1150 - 630
- 1350 - 750
- 1650 - 1000
- 2000 - 1250
- 2500 - 1500
☐ 3 x 3 - 200 - 175
- 240 - 175
- 300 - 225
- 350 - 250
- 390 - 215
- 400 - 300
- 450 - 350
- 500 - 400
- 540 - 325
- 600 - 500
- 650 - 400
- 700 - 500
- 740 - 470
- 800 - 600
- 900 - 700
- 940 - 610
- 1000 - 800
- 1140 - 630
- 1200 - 900
- 1500 - 750
- 1800 - 1100
- 2000 - 1400
- 2500 - 1500
☐ 6 x 6 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
- 3750 - 3500
▭ 2,2 x 4,2 - 200 - 175
- 250 - 190
- 330 - 200
- 380 - 225
- 430 - 250
- 480 - 300
- 560 - 350
- 630 - 400
- 700 - 450
- 750 - 550
- 860 - 625
- 950 - 675
- 1000 - 700
- 1200 - 800
- 1400 - 950
- 1600 - 1100
- 1800 - 1200
- 2000 - 1300
- 2250 - 1400
- 2500 - 1500
▭ 5 x 7 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
