Sistema di misurazione per cavo VCPX5di diametrodi geometriadimensionale
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Grandezza fisica
- di diametro, dimensionale, di geometria
- Tecnologia
- ottico, visione, con telecamera
- Modo di funzionamento
- autonomo
- Prodotto misurato
- per cavo
- Applicazioni
- per applicazioni industriali, da laboratorio, per linea di produzione, per controllo di qualità
- Configurazione
- da ufficio
- Altre caratteristiche
- di alta precisione, robusto, ad alta risoluzione, con USB, configurabile
Descrizione
Panoramica

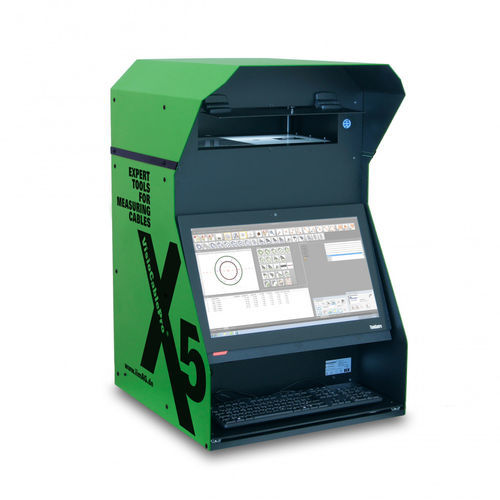

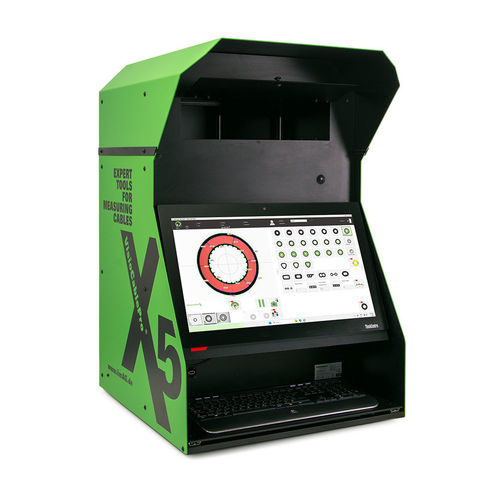

Il dispositivo di misura per cavi VCPX5 è progettato per misurazioni geometriche di isolamenti e guaine. Misura campioni di cavo con diametro esterno fino a 200 mm. Numero articolo: 401.0020.07
Breve descrizione
Il VCPX5 consente misurazioni geometriche rapide e ad alta precisione nella produzione di cavi. Con struttura robusta e funzionamento semplice, è adatto a campioni da molto piccoli a molto grandi a seconda della configurazione ottica scelta. Una porta USB integrata consente il collegamento agevole a dispositivi esterni.
Dettagli del dispositivo
Dettagli tecnici
Dimensioni (L x P x H): 600 x 560 x 910 mm
Peso: 54 kg
Tensione di alimentazione: 100 - 240 V / 50 - 60 Hz
Assorbimento: max. 100 W
Risoluzione: corrisponde allo 0,1% del campo immagine
Illuminazione: illuminazione intelligente e automatica
Telecamere*: configurabile 1–3 telecamere ad alta risoluzione
Campo di misura: fino a 200 mm diametro esterno
Norme: IEC 60811-201; -202; -203; LV112 (A Factor); ICEA S-94-649
* La configurazione più adatta può essere determinata solo conoscendo il diametro esterno minimo e massimo dei vostri campioni
Il dispositivo di misura per cavi VCPX5 è progettato per misurazioni geometriche di isolamenti e guaine. Misura campioni di cavo con diametro esterno fino a 200 mm. Numero articolo: 401.0020.07
Breve descrizione
Il VCPX5 consente misurazioni geometriche rapide e ad alta precisione nella produzione di cavi. Con struttura robusta e funzionamento semplice, è adatto a campioni da molto piccoli a molto grandi a seconda della configurazione ottica scelta. Una porta USB integrata consente il collegamento agevole a dispositivi esterni.
Dettagli del dispositivo
- Dimensione oggetto / campo di misura fino a 200 mm (personalizzazioni maggiori possibili)
- Processo di misura rapido e molto semplice
- Formazione minima richiesta (brief operatore circa 15 minuti senza database specifico cliente)
- Software compatibili: VELOX (software di misura), ProCable3 (sistema CAQ)
- Connessione a vari sistemi CAQ esterni possibile (CIQ-AESA, ADVARIS, QDA-ASI-DATAMYTE, QUASAR, ecc.)
- Nessuna possibilità di intervento dell'operatore sul fuoco ottico preimpostato; illuminazione automatica e intelligente
- Resistente a urti e vibrazioni grazie a disposizione ottimizzata dei sensori e bilanciamento delle masse
- Il software di misura supporta più livelli operatore (produzione, laboratorio, amministratore, assistenza)
- Componenti standardizzati per sicurezza di fornitura e tempi di consegna ridotti
- Collegamento semplice ai dispositivi esterni
Dettagli tecnici
Dimensioni (L x P x H): 600 x 560 x 910 mm
Peso: 54 kg
Tensione di alimentazione: 100 - 240 V / 50 - 60 Hz
Assorbimento: max. 100 W
Risoluzione: corrisponde allo 0,1% del campo immagine
Illuminazione: illuminazione intelligente e automatica
Telecamere*: configurabile 1–3 telecamere ad alta risoluzione
Campo di misura: fino a 200 mm diametro esterno
Norme: IEC 60811-201; -202; -203; LV112 (A Factor); ICEA S-94-649
* La configurazione più adatta può essere determinata solo conoscendo il diametro esterno minimo e massimo dei vostri campioni
