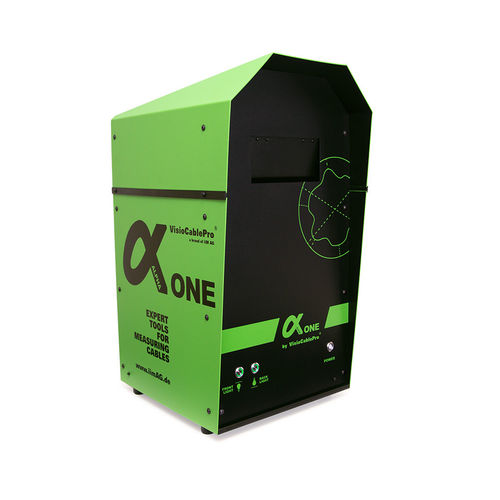

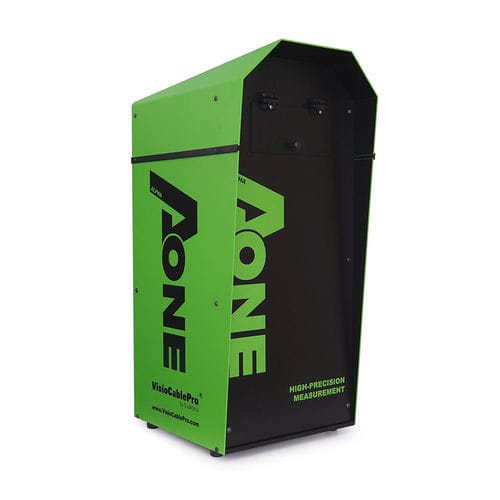

Apparecchio di misura dimensionale AlphaOne

Panoramica del prodotto
AlphaOne è un dispositivo compatto e ad alta precisione per la misura delle sezioni trasversali di cavi e tubi, progettato per l'integrazione nelle linee di produzione e per potenziare i processi di controllo qualità.

Ambito di applicazione

• Misura della sezione trasversale di cavi e tubi con elevata precisione
• Progettato per l'uso diretto nelle linee di produzione (linea conduttore, linea guaina, ecc.)

Dettagli del dispositivo

• Campo visivo configurabile in base alla specifica linea di produzione
• Misurazioni rapide e semplici con il software VELOX (incluso)
• Compatibile con tutti i software di database della famiglia VCP
• Connessione possibile a vari sistemi CAQ esterni
• Design robusto e funzionamento semplice e intuitivo
• Illuminazione automatica intelligente controllata via software e messa a fuoco fissa — funzionamento completamente automatico senza intervento dell'operatore
• Resistente a urti e vibrazioni grazie all'ottimizzazione della disposizione dei sensori e della distribuzione dei pesi
• Il software supporta più livelli operatore (produzione, laboratorio, amministratore, assistenza)
• Componenti standardizzati per garantire disponibilità e ridurre i tempi di consegna
• Integrazione semplice con dispositivi esterni; richiesta minima formazione

Opzionale
AlphaOne disponibile opzionalmente con PC All‑In‑One Windows

Esempi di configurazioni

• 401.040.01 - VCPALPHAONE-2MM (diametro massimo campione = 2 mm)
• 401.040.02 - VCPALPHAONE-5MM (max = 5 mm)
• 401.040.03 - VCPALPHAONE-9MM (max = 9 mm)
• 401.040.04 - VCPALPHAONE-12MM (max = 12 mm)
• 401.040.08 - VCPALPHAONE-95MM (max = 95 mm)

Dati tecnici
Dimensioni (L x P x H): 390 x 470 x 890 mm
Peso: 28 kg
Tensione di alimentazione: 100–240 V, 50–60 Hz
Potenza assorbita: max 100 W
Risoluzione: corrisponde a circa 0,1% del campo immagine
Illuminazione: illuminazione intelligente e automatica
Fotocamera: soluzione personalizzata, 1 fotocamera ad alta risoluzione
Campo di misura: fino a max 200 mm di diametro esterno

Caratteristiche / specifiche tecniche

• Nome modello: AlphaOne
• Funzione: misura della sezione trasversale di campioni di cavi e tubi (compatibile con linee di produzione)
• Diametro esterno massimo misurabile: fino a 200 mm a seconda della configurazione
• Software incluso: VELOX
• Compatibilità: database VCP e connessione a sistemi CAQ esterni
• Illuminazione / messa a fuoco: illuminazione automatica gestita da software, messa a fuoco fissa, modalità completamente automatica
• Fotocamera: configurazione personalizzata, 1 fotocamera
• Risoluzione: ≈ 0,1% del campo immagine
• Alimentazione: 100–240 V, 50–60 Hz; max 100 W
• Dimensioni: 390 x 470 x 890 mm
• Peso: 28 kg
• Progettazione: robusta e resistente alle vibrazioni
• Uso: interfaccia intuitiva, livelli operatore preimpostabili
• Assistenza e fornitura: componenti standardizzati, integrazione semplice, formazione ridotta
