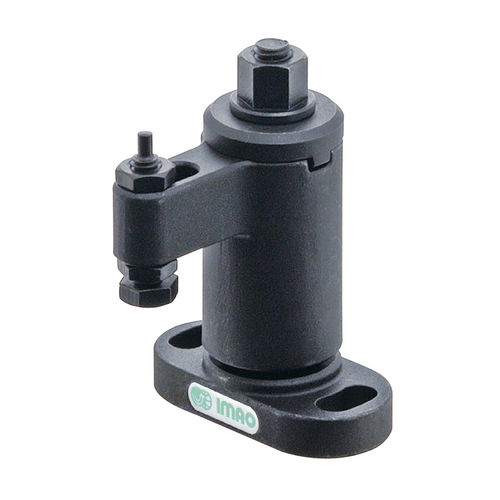

Unità di bloccaggio meccanica QLSWCmanualeper pezzi da lavorareper lavorazione
Aggiungi ai preferiti
Confronta con altri prodotti
Vuoi acquistare direttamente?
Vai sul nostro Shop.
Caratteristiche
- Tipo
- meccanico, manuale
- Applicazioni
- per pezzi da lavorare, per lavorazione
- Altre caratteristiche
- in acciaio
- Forza
Max.: 7,5 kN
Min.: 2,3 kN
Descrizione
QLSWC: Morsetto rotante per il controllo della coppia
- Morsetto manuale per il controllo della forza di serraggio con una chiave dinamometrica
- Il meccanismo di bloccaggio a vite consente una corsa di serraggio più lunga e una maggiore forza di serraggio
- Ideale per attrezzature di lavorazione, assemblaggio e ispezione.
- Può bloccare sia superfici grezze che finite.
Il braccio del morsetto oscilla in posizione sopra il pezzo da lavorare e blocca direttamente ruotando la testa esagonale.
Direzione di oscillazione della staffa di bloccaggio: In senso orario (destra)
Forza di serraggio: da 2300 a 7500N
Coppia di serraggio consentita: da 6 a 45 Nm
Materiali
Base, rondella, dado flangiato, mandrino di serraggio: Acciaio S45C, bonificato, finitura in ossido nero
Corpo: acciaio SCM440, bonificato, finitura in ossido nero
Scheda tecnica: https://www.imao.co.jp/files/on-cat/pdf/en/qlswc-hex-e.pdf
---
