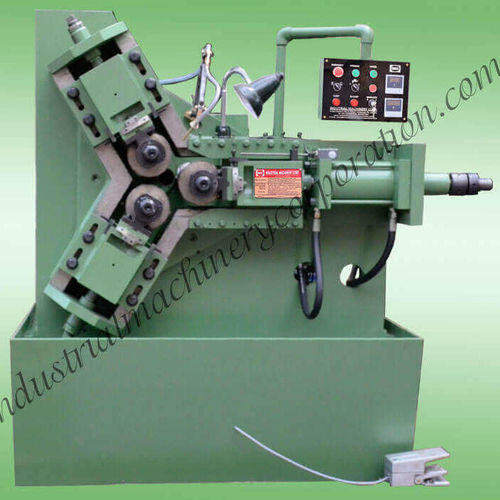

Macchina di rullatura per filettature IMC-3R series

idraulicaad alta precisione

Panoramica
Le filettatrici per tubi idrauliche a 3 rulli IMC (serie IMC-3R) producono filetti ad alta precisione su tubi per ponteggio e bulloni in produzione di massa. La trasmissione idraulica e l'azione concentrica dei tre rulli a 120° garantiscono stabilità del pezzo, elevata precisione geometrica e migliore finitura superficiale. Il design a 3 rulli elimina la lama di supporto, consentendo profili delicati e finiture migliori.

Applicazioni

• Filettatura di tubi per ponteggio
• Filettatura di bulloni e alberi
• Lappatura e lavorazioni di filettatura ad alta precisione
• Produzione di massa di martinetti per tubi di ponteggio e viti di martinetto massicce

Opzioni disponibili

• Tipo di filettatura: METRIC, UNC, BSW, ACME, Two Start, Three Start, Others, Don't Know Exactly
• Lunghezza massima di filettatura richiesta: 50 MM, 100 MM, 150 MM, 200 MM, Illimitata, Others, Don't Know Exactly
• Diametro massimo del pezzo: 25 MM, 50 MM, 75 MM, Others, Don't Know Exactly
• Tempi d'acquisto: Immediatamente, Entro una settimana, Entro 15 giorni, Entro un mese, Others, Don't Know Exactly
• Prezzo previsto: campo di input specificato dall'utente sulla pagina

Modelli e specifiche tecniche

• Serie: IMC-3R serie (modelli: IMC-3R-25, IMC-3R-50, IMC-3R-75)
• Gamma di lavoro (IMC-3R-25): Diametro esterno 8–25 MM (0.31–0.98 in), Lunghezza filetto in avanzamento 38 MM (1.5 in), Lunghezza filetto per passata: Indefinita
• Gamma di lavoro (IMC-3R-50): Diametro esterno 25–50 MM (0.98–1.97 in), Lunghezza filetto in avanzamento 50 MM (2 in), Lunghezza filetto per passata: Indefinita
• Gamma di lavoro (IMC-3R-75): Diametro esterno 32–75 MM (1.26–2.95 in), Lunghezza filetto in avanzamento 75 MM (3 in), Lunghezza filetto per passata: Indefinita
• Matrici rulli (IMC-3R-25): Max Dia esterno 140, Max Dia interno 60, Scatola mandrino 40
• Matrici rulli (IMC-3R-50): Max Dia esterno 140, Max Dia interno 60, Scatola mandrino 40
• Matrici rulli (IMC-3R-75): Max Dia esterno 170, Max Dia interno 80, Scatola mandrino 54
• Motore per mandrino rulli: IMC-3R-25: 3 H.P.; IMC-3R-50: 3 H.P.; IMC-3R-75: 7.5 H.P.
• 3 Phase AC (sistema idraulico): IMC-3R-25: 1 H.P.; IMC-3R-50: 1 H.P.; IMC-3R-75: 3 H.P.
• Pompa refrigerante: 0.1 H.P. (modelli IMC-3R-25 / IMC-3R-50 / IMC-3R-75)
• Applicazioni tipiche: filettatura di tubi per ponteggio, filettatura di bulloni, lavori di lappatura di alta precisione, produzione in serie di martinetti per tubi e viti di martinetto massicce

Note
Adatta alla produzione ad alto volume, la famiglia IMC-3R copre differenti gamme di diametro tramite modelli dedicati. L'azione concentrica dei rulli a 120° massimizza la stabilità e la precisione dimensionale migliorando la qualità della finitura superficiale.
