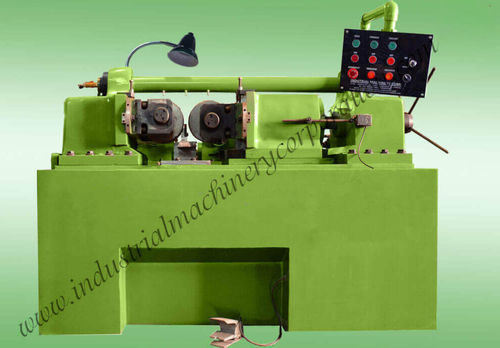

Macchina di rullatura per filettature IMC series

idraulica

Panoramica del prodotto
Macchine idrauliche per filettatura a due rulli progettate per la deformazione a freddo dei filetti esterni su grezzi. Idonee per la produzione di viti, bulloni e elementi di fissaggio in produzione ad alto volume o intermittente. Il filetto si ottiene premendo il grezzo tra matrici di filettatura azionate da sistemi idraulici e mandrino.

Vantaggi principali e caratteristiche

• Formatura a freddo (nessuna asportazione di truciolo) per geometria del filetto uniforme.
• Alta velocità produttiva con regolazione dell'alimentazione e della lunghezza di formatura.
• Attuazione idraulica e potenza del mandrino robusta per una forza di formatura stabile fino a 40 tonnellate a seconda del modello.
• Progetto a bassa manutenzione e test in produzione prima della spedizione per garantire output costante.
• Matrici e regolazioni personalizzabili per bulloni, barre e aste di diversi diametri e passi.

Opzioni disponibili (valori di selezione mostrati in pagina)

• Tipo di filettatura: METRICA, BSW, UNC, ACME, Trapezoidale, doppia entrata, tripla entrata, Altri, Non so esattamente
• Lunghezza massima della filettatura richiesta: 50 mm, 100 mm, 150 mm, 200 mm, Illimitata, Altri, Non so esattamente
• Diametro massimo del pezzo: 25 mm, 40 mm, 50 mm, 80 mm, 100 mm, 120 mm, Altri, Non so esattamente
• Tempistica d'acquisto: Immediatamente, Entro una settimana, Entro 15 giorni, Entro un mese, Altri, Non so esattamente
• Prezzo previsto: (campo di inserimento / fornito dal cliente)

Descrizione generale
Le macchine per filettatura per laminazione idraulica IMC sono progettate per la produzione industriale con modelli che vanno da IMC-25 a IMC-120 per rispondere a diverse esigenze di passo, diametro e forza. Le macchine presentano comandi operatore semplici, qualità costruttiva verificata e la possibilità di funzionamento con alimentazione continua indefinita nei modelli applicabili. Le unità sono fornite con matrici di laminazione testate e possono essere configurate con combinazioni di potenza idraulica e del mandrino secondo le esigenze del processo.

Specifiche

• Modelli macchina idraulica: IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• Passo max (mm): 2,5 | 3,5 | 4,0 | 5,0 | 5,5 | 8
• Diametro max (alimentazione) (mm): 25 | 40 | 50 | 80 | 100 | 125
• Diametro max (alimentazione passante) (mm): 16 | 28 | 35 | 40 | 64 | 76
• Lunghezza max di laminazione (alimentazione) (mm): 80 | 150 | 150 | 150 | 150 | 150
• Lunghezza max di laminazione (alimentazione passante): Indefinita (tutti i modelli)
• Diametro est. max rulli filettatura (mm): 200 | 200 | 210 | 230 | 250 | 270
• Diametro mandrino (foro) (mm): 54 | 54 | 69,85 | 64 | 76 | 85
• Forza di laminazione max: 8 Ton | 13 Ton | 15 Ton | 24 Ton | 30 Ton | 40 Ton
• Potenza per mandrini rulli: 3 H.P. 1400 RPM | 5 H.P. 1400 RPM | 7,5 H.P. 1400 RPM | 10 H.P. 960 RPM | 15 H.P. 960 RPM | 20 H.P. 960 RPM
• Potenza per pompa idraulica: 3 H.P. | 3 H.P. | 5 H.P. | 5 H.P. | 5 H.P. | 7,5 H.P.
• Potenza per pompa refrigerante: 0,1 H.P. (tutti i modelli)

Specifiche tecniche

• Modelli: IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• Passo max (mm): 2,5 | 3,5 | 4,0 | 5,0 | 5,5 | 8
• Diametro max alimentazione (mm): 25 | 40 | 50 | 80 | 100 | 125
• Diametro max alimentazione passante (mm): 16 | 28 | 35 | 40 | 64 | 76
• Lunghezza max di laminazione alimentazione (mm): 80 | 150 | 150 | 150 | 150 | 150
• Lunghezza max di laminazione passante: Indefinita
• Diametro est. rulli filettatura (mm): 200 | 200 | 210 | 230 | 250 | 270
• Diametro mandrino (foro) (mm): 54 | 54 | 69,85 | 64 | 76 | 85
• Forza di laminazione max: 8 t | 13 t | 15 t | 24 t | 30 t | 40 t
• Intervalli di potenza motore e pompa idraulica come indicato sopra
