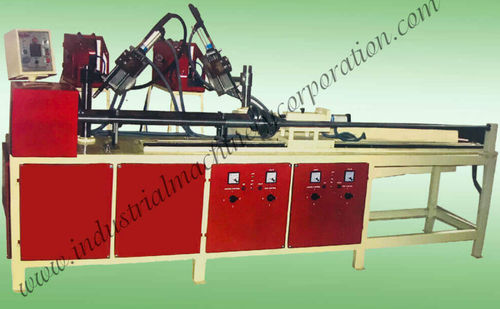

Sistema di saldatura tipo inverter

pneumaticoa doppia facciaorizzontale

Panoramica del prodotto
Macchina per saldatura di traverse orizzontali progettata per trattenere e saldare contemporaneamente le lamelle delle traverse. L'unità serrà le lamelle e muove le torce di saldatura pneumaticamente. La lunghezza è regolabile tramite un sistema a ruota con vite per adattarsi alle esigenze produttive. I regolaggi di angolo e posizione supportano diverse geometrie di giunzione e il controllo della penetrazione.

Applicazione / Funzione
La saldatura automatica delle traverse serve a saldare le lamelle alla tubazione senza giunti intermedi, consentendo produzione ripetibile e allineamento costante. Applicazioni tipiche: produzione di assiemi di traverse per ponteggi e componenti strutturali prefabbricati, in combinazione con altre macchine di saldatura come base jack, puntello interno, puntello esterno, cuplock e ringlock.

Specifiche (come indicate)
Saldatura traverse: Doppia faccia
Alimentazione elettrica: Monofase 220 V, 50/60 Hz
Velocità: 2 a 10 RPM
Trasmissione motore: Tipo inverter AC
Motore: AC, 220 V, 3 fasi (come indicato)
Morsetto torcia: Pneumatico
Regolazione lunghezza: 500 a 2500 mm (ruota a vite); tabella specifiche: 150 a 2400 mm
Dimensioni (ft): L x P x A 11.3 x 2.5 x 5.3

Caratteristiche tecniche

• Funzionamento: Serraggio pneumatico delle lamelle e movimento pneumatico della torcia
• Meccanismo regolazione lunghezza: Ruota a vite (regolabile 500–2500 mm; tabella: 150–2400 mm)
• Regolazione angolo di saldatura: Capacità 360° per diverse geometrie di giunzione
• Morsetto torcia: Tipo pneumatico per posizionamento affidabile
• Trasmissione: Inverter AC per controllo della velocità
• Motore: AC, 220 V (3 fasi indicate)
• Intervallo di velocità: 2–10 RPM per cicli di saldatura controllati
• Configurazione: Saldatura traverse doppia faccia
• Dimensioni (ft): L x P x A 11.3 x 2.5 x 5.3
