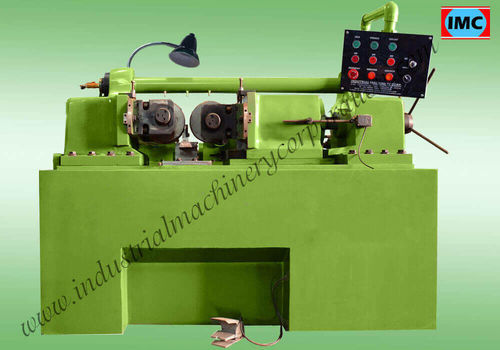

Rullatura dei filetti a freddo Hydraulic Thread Rolling Machine 2 Roll

per lavorazione del metalloindustriale

Panoramica del prodotto
La macchina idraulica per filettatura a due rulli Industrial Machinery Corporation (IMC) è progettata per la formatura a freddo di filetti esterni su pezzi grezzi destinati a viti, bulloni e utensili. Gli stampi di formatura premono il pezzo per creare il filetto mediante deformazione plastica, adatta alla produzione industriale in serie.

Caratteristiche principali e vantaggi

• Processo a freddo per la produzione di filetti esterni (viti, bulloni, utensili).
• Costruzione con materiali di grado industriale per resistenza all'abrasione e, se necessario, all'acqua.
• Ciclo di produzione rapido con design mirato alla facilità d'uso e manutenzione.
• Unità testate in fabbrica: controlli qualità e test funzionali effettuati prima della spedizione.
• Disponibile in più modelli per adattarsi a diametri e requisiti produttivi diversi.

Opzioni disponibili

• Tipo di filetto: METRIC, BSW, UNC, ACME, Trapezoidal, Two Start, Three Start, Others, Don't Know Exactly
• Lunghezza massima del filetto richiesta: 50 MM, 100 MM, 150 MM, 200 MM, Unlimited, Others, Don't Know Exactly
• Diametro massimo del pezzo: 25 MM, 40 MM, 50 MM, 80 MM, 100 MM, 120 MM, Others, Don't Know Exactly
• Tempi di acquisto: Immediately; Within a week; Within 15 days; Within a month; Others; Don't Know Exactly
• Prezzo previsto: campo di input specificato dall'utente

Tabella delle specifiche
Hydraulic Machine Model | IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
Max. Pitch Can be Rolled (in mm) | 2.5 | 3.5 | 4.0 | 5.0 | 5.5 | 8
Max. Dia can be Rolled in feed (in mm) | 25 | 40 | 50 | 80 | 100 | 125
Max. Dia can be Through feed (in mm) | 16 | 28 | 35 | 40 | 64 | 76
Max. Rolling Length in feed (in mm) | 80 | 150 | 150 | 150 | 150 | 150
Max. Rolling Length Through feed | Indefinite | Indefinite | Indefinite | Indefinite | Indefinite | Indefinite
Max. Outer Dia. Thread Rolls (in mm) | 200 | 200 | 210 | 230 | 250 | 270
Spindle Dia (Bore Dia) (in mm) | 54 | 54 | 69.85 | 64 | 76 | 85
Max. Rolling Force | 8 Tons | 13 Tons | 15 Tons | 24 Tons | 30 Tons | 40 Tons
Power for Roll Spindles | 3 H.P. 1400 RPM | 5 H.P. 1400 RPM | 7.5 H.P. 1400 RPM | 10 H.P. 960 RPM | 15 H.P. 960 RPM | 20 H.P. 960 RPM
Power for Hydraulic Pump | 3 H.P. | 3 H.P. | 5 H.P. | 5 H.P. | 5 H.P. | 7.5 H.P.
Power for coolant pump | 0.1 H.P. | 0.1 H.P | 0.1 H.P | 0.1 H.P | 0.1 H.P | 0.1 H.P

Specifiche tecniche

• Marca: Industrial Machinery Corporation (IMC).
• Modelli: IMC-25, IMC-40, IMC-50, IMC-80, IMC-100, IMC-120.
• Pitch max (mm) per modello: 2.5 → 8 mm (vedi tabella).
• Diametro massimo in alimentazione (mm): 25, 40, 50, 80, 100, 125 a seconda del modello.
• Diametro massimo in passaggio (mm): 16, 28, 35, 40, 64, 76 a seconda del modello.
• Lunghezza massima di filettatura (alimentazione): fino a 150 mm (IMC-25: 80 mm); lunghezza in passaggio: indefinita per tutti i modelli.
• Diametro esterno massimo delle filettature dei rulli (mm): 200–270 a seconda del modello.
• Diametri mandrino (foro) (mm): 54, 69.85, 64, 76, 85 a seconda del modello.
• Forza massima di formatura: 8–40 tonnellate a seconda del modello.
• Potenza di azionamento (mandrini rulli): da 3 H.P. a 20 H.P.; pompa idraulica tipica: 3–7.5 H.P.; pompa refrigerante: 0.1 H.P.
• Applicazione principale: formatura di filetti esterni su pezzi grezzi (viti, bulloni, utensili) mediante formatura a freddo.
• Materiali e costruzione: realizzata con materiali di qualità industriale per durabilità, resistenza all'abrasione e all'acqua se necessario.
• Funzionamento: progettata per produzione in serie, facilità d'uso e manutenzione; macchine testate in fabbrica prima della spedizione.
