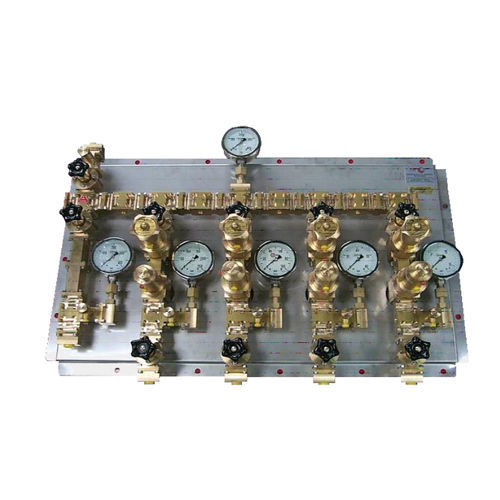

Isola di distribuzione a globo

pneumatico

Il sistema IMF Integrabloc è definito dall'assemblaggio di elementi modulari. Ottone per la produzione di pannelli e linea di regolazione e distribuzione del gas. Gli elementi modulari mostrano la gamma dei componenti principali come di seguito indicato: Filtri, riduttori, riduttori di contropressione, valvole di sicurezza, valvole di ritegno, valvole di arresto, valvole pneumatiche, valvole a solenoide, ecc pneumatiche, elettrovalvole.. Ci sono poi blocchi di ingresso e di uscita, blocchi di connettori per cavi e blocchi di riempimento che possono ricevere tappi per manometri, valvole di scarico.. tappi per manometri, valvole di scarico ... L'assemblaggio dei componenti è progettato sulla base di un collegamento a flangia quadrata con quattro bulloni Acciaio inossidabile. La tenuta tra due componenti è assicurata da un cilindro con due O-ring chiamato Diabolo. Nel progetto di base, il diametro del passaggio interno è di 12 mm. La pressione massima di esercizio è di 250 bar. Su richiesta, FISM offre la versione 300 bar Alubronze Il sistema Integrabloc di IMF, grazie al suo design modulare, consente di integrare facilmente più funzioni funzioni multiple e complesse sui pannelli, riducendo in modo significativo l'ingombro, il peso, il tempo e i costi di implementazione e i costi di implementazione. L'utilizzo del Sistema Integrabloc FISM è inoltre semplificato, essendo prevista la manutenzione di ciascun componente Senza la necessità di rimuoverlo Le eventuali modifiche necessarie per l'evoluzione delle funzioni di un pannello esistente si riducono all'aggiunta o alla rimozione di componenti.
