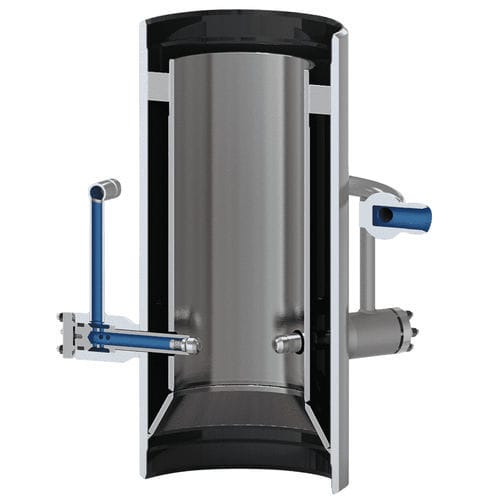

Desurriscaldatore ad atomizzazione meccanica DAM

Il desurriscaldamento viene utilizzato per migliorare l'efficienza termica dei processi di trasferimento del calore abbassando la temperatura del vapore fino a portarla vicino alla temperatura di saturazione. Il desurriscaldatore di vapore DAM è utilizzato in applicazioni in cui è necessario un grande flusso di acqua nebulizzata per il desurriscaldamento del vapore e in cui la richiesta di vapore saturo è elevata. Il DAM è un desurriscaldatore ad anello ad alte prestazioni con una camicia saldata a profilo di flusso per un'evaporazione e prestazioni superiori. È conforme a tutti gli standard esistenti ed è sempre testato a pressione sia sul lato vapore che sul lato acqua. Il desurriscaldatore DAM è installato nella tubazione del vapore con una serie di ugelli di atomizzazione dell'acqua. Le dimensioni degli ugelli, il loro numero e la lunghezza di inserimento possono variare a seconda delle esigenze di desurriscaldamento del vapore e del diametro della tubazione del vapore. Gli ugelli ricevono l'acqua da una tubazione comune che circonda il tubo del vapore, fornendo acqua in modo uniforme attraverso gli ugelli. Il flusso dell'acqua di spruzzo è controllato da una valvola esterna collegata al raccordo dell'acqua DAM. Questa valvola è regolata da un sistema di controllo della temperatura che utilizza la temperatura del vapore a valle per determinare la quantità di acqua di spruzzo necessaria. Il posizionamento del trasmettitore di temperatura e l'installazione della tubazione del vapore sono di fondamentale importanza per ottenere una regolazione accurata della temperatura del vapore. Per ulteriori informazioni, consultare il documento IMI CCI "II500.11 - Considerazioni sulla progettazione del sistema per i desurriscaldatori DAM". Una camicia di profilatura del flusso è saldata all'interno del corpo del DAM per migliorare il turndown del sistema e per proteggere il tubo del vapore dagli shock termici e dall'erosione del tubo a valle.
