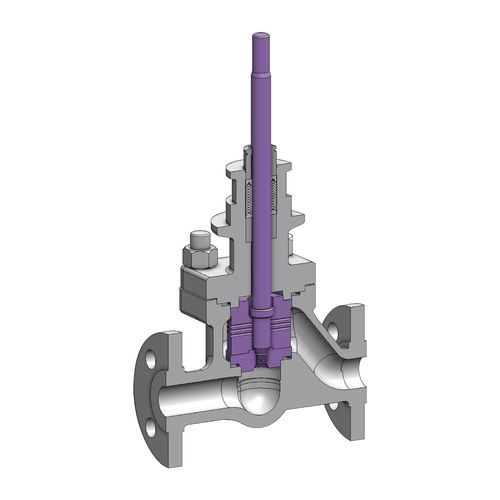

Valvola pneumatica LST

idraulicaelettricaper acqua

Panoramica
LST (Longer Serviceable Trim) è un trim di aggiornamento progettato per ridurre la cavitazione e l'erosione in condizioni di basso flusso, estendendo la vita utile dei componenti e migliorando le prestazioni di controllo nelle applicazioni liquide esigenti.

Vantaggi chiave

• Estende la vita del trim fino a quattro volte in condizioni di basso flusso
• Riduce i danni da cavitazione per proteggere le superfici di tenuta
• Migliora la stabilità del controllo e il turndown in applicazioni critiche

Longer Serviceable Trim (LST) — riassunto
LST di IMI CCI è una soluzione retrofit per valvole di controllo delle serie 840 e 860 che operano al di sotto o entro il loro intervallo previsto. I trim convenzionali possono concentrare flussi ad alta velocità e cavitazione sulla superficie di tenuta quando la valvola lavora a piccole aperture, causando usura accelerata, perdite e affidabilità ridotta. LST controlla dove avvengono le perdite di carico e integra elementi di gestione del flusso per mantenere un controllo stabile alle piccole aperture proteggendo i componenti critici, migliorando le prestazioni e prolungando la vita utile nelle applicazioni liquide.

Dove si verificano i problemi
A basso flusso, i passaggi progettati della valvola si chiudono e il controllo si sposta sulla tolleranza tra otturatore e gabbia. Ciò concentra l'energia e favorisce la cavitazione direttamente sulla superficie di tenuta, accelerando l'erosione e degradando le prestazioni di controllo.

Cosa modifica LST
LST ridistribuisce la perdita di carico lontano dalla superficie di tenuta e introduce caratteristiche che gestiscono flusso e velocità all'interno del trim. Il risultato è una riduzione dell'intensità della cavitazione nei punti critici, stabilizzazione del controllo alle piccole aperture e limitazione dei danni ai componenti, prolungando gli intervalli di manutenzione e aumentando l'affidabilità su un campo operativo più ampio.

Caratteristiche principali

• La punta dell'otturatore sposta la vena contracta a valle
• Scanalature a labirinto riducono il Cv di gioco
• Controllo del gap stabilizza il basso flusso
• Progetto della gabbia anti-cavitazione
• Protegge la superficie di tenuta
• Mantiene il controllo alle piccole aperture
• Transizione dolce al pieno flusso
• Design compatibile per retrofit
• Supporta alta rangeabilità
• Estende gli intervalli di manutenzione

Specifiche tecniche

• Codici di progettazione: ASME B16.34
• Certificazioni: PED; ATEX; CRN; TSG
• Materiale: Acciaio al carbonio; Acciaio legato; Acciaio inox
• Classificazione ASME max.: 1500
• Limiti di temperatura (°C): -29 a 260
• Tipo di attuatore: Pneumatico; Elettrico; Idraulico
• Tipi di fluido: Acqua; Liquido
• Categoria del trim: Stadio singolo; Multi-stadio
• Categoria di servizio: Generale
