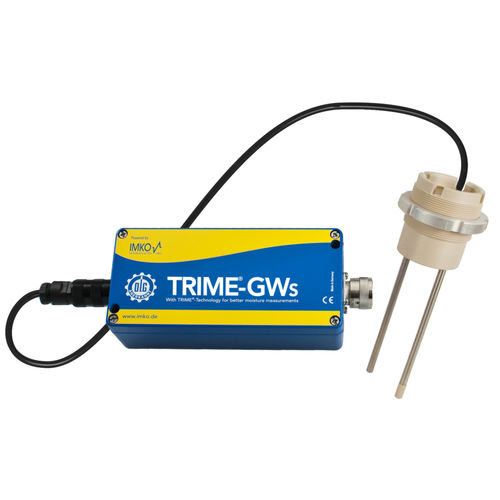

Misuratore di umidità per prodotti sfusi TRIME GWs

per materiali solidiper cerealiad alta frequenza

Descrizione del prodotto
Trasduttore di misura per il monitoraggio dell'umidità in flussi continui di materiale e in punti di difficile accesso come essiccatoi a torre. Misura volumetrica dell'umidità in solidi sfusi eterogenei tramite tecnologia TRIME. Indicato per cereali e mangimi.

Applicazioni

• Cereali e mangimi
• Misura in flusso continuo
• Essiccatoi in torre e inline

Dati tecnici

• Intervallo di temperatura: 0°C ... +70°C (elettronica); testa di misura: 0°C ... +120°C (brevemente fino a 150°C)
• Alimentazione: +12V a +24V DC, ca. 3 W
• Uscite segnale: 2 × analogiche 0(4)...20 mA — Uscita 1: umidità (%); Uscita 2: temperatura (o conducibilità / deviazione standard)
• Interfacce: RS485 o bus IMP
• Dimensioni sensore: 175 × 80 × 58 mm (L×P×A); sonda Ø70 × 235 mm
• Peso: 1,3 kg
• Grado di protezione: IP65
• Condizione speciale: la testa di misura può essere brevemente sollecitata fino a 150°C

Varianti

• Sonda rotonda GRr, con cappuccio in acciaio inox sul sensore di temperatura
• Variante costruttiva: Keilsonde WS2

Installazione

• All'ingresso dell'essiccatoio
• Direttamente nell'essiccatoio prima e durante l'essiccazione
• All'uscita dell'essiccatoio (coclea di scarico o nastro di scarico)
• Per il trasporto di cereali, es. in tramogge

Accessori (selezionati)

• SONO-View: display e unità di configurazione standalone per controllo di processo; supporta fino a 4 sonde SONO via interfaccia seriale
• SM-USB: convertitore USB a RS485/IMP per connessione PC; usato per tarature, misure di prova e registrazione dati
• Cavi: cavo sensore SONO (4 m, 10 m, 25 m), 6 coppie intrecciate, schermato, connettore MIL a 10 poli; varianti con pressacavo fisso IP67
• Tappo cieco: Plastic Hibro, M70x2
• Dado di bloccaggio: alluminio, M70
• Flangia: flangia di montaggio GR in alluminio 120 × 120 mm

Specifiche tecniche

• Principio di misura: TRIME — penetrazione volumetrica di ca. 2 dm³
• Intervallo di misura: fino al 70% di umidità; risoluzione in campo secco fino a 0,05%
• Materiale sonda: PEEK stabile alle temperature
• Adatto a solidi sfusi eterogenei; misura indipendente da tipo di cereale, temperatura del prodotto e conducibilità ionica
• Progettato per funzionamento continuo e integrazione PLC
