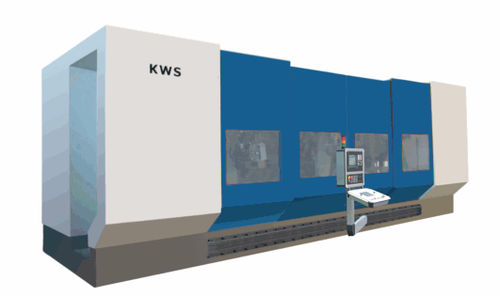

Rettificatrice per viti di estrusione KWS

pianaper alberi a gomitoCNC

Macchina per la levigatura a nastro, la lucidatura e la finitura di viti per estrusione, alberi a gomito di grandi dimensioni e rotori. 11 assi CNC interpolanti garantiscono il perfetto posizionamento del nastro abrasivo senza fine sulla superficie del pezzo e consentono la lavorazione di geometrie complesse. Caratteristiche della macchina La macchina può essere adattata, in termini di dimensioni e allestimenti, ai pezzi da lavorare. A seconda delle esigenze, gli elementi di collegamento possono essere integrati, ad esempio, per la raccolta della polvere esterna. La macchina è controllata da 5 assi completamente interpolanti per unità di lavorazione, che saranno sincronizzati con l'asse di rotazione del pezzo. I processi automatizzati garantiscono una qualità riproducibile. I pezzi vengono caricati e scaricati manualmente dall'alto con una gru. Applicazione La macchina di rettifica e lucidatura IMM è progettata per la rettifica di alberi a gomito o estrusori a barile con una lunghezza di 4500 mm. Altre lunghezze sono possibili su richiesta. Il montaggio individuale degli aggregati delle unità di rettifica con vari dischi di contatto, nonché con pulegge di guida, consente la lavorazione di raggi e sottosquadri, nonché di cuscinetti principali e perni, quando la cinghia è libera. Vantaggi per il cliente Con gli alberi a gomito: Ridurre al minimo l'attrito e quindi aumentare l'efficienza del motore Ridurre al minimo l'usura Possibilità di aumentare il raggio di curvatura, con conseguente riduzione della torsione dell'albero a gomiti (efficienza delle prestazioni) e riduzione dei cedimenti da carico Riduzione del tempo di ciclo: Un albero a gomito di 3785 mm di lunghezza può essere lucidato in 1:10 h. Questo include la lucidatura della parte principale, del perno di manovella e dell'area del raggio.
