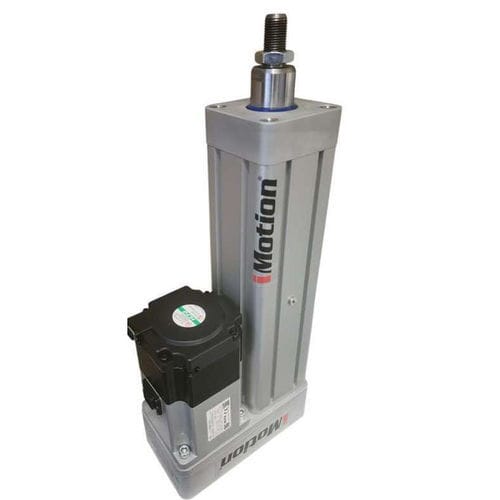

Elettrocilindro IMTK 40

a vitecon vite a sfereIP54

Panoramica
IMTK 40 è progettato per fornire movimento lineare elettrico controllato nelle macchine compatte. Il corpo di taglia 40, le due opzioni di passo vite e il montaggio motore in linea o in parallelo permettono l'integrazione in impianti e macchine OEM con spazio limitato.

Prestazioni principali

• Forza nominale: 900 N
• Velocità massima: 500 mm/s (dipende dalla vite e dal motore)
• Corsa massima standard: 600 mm
• Ripetibilità: <0.03 mm
• Accelerazione massima: 12 m/s²

Vantaggi

• Due passi vite a ricircolo di sfere (12x5 e 12x10) per adattare forza e velocità
• Montaggio motore in linea o in parallelo per layout macchina flessibili
• Elevata capacità dinamica (fino a 5.000 N in base alla vite selezionata)
• Corpo compatto taglia 40 adatto a spazi d'installazione ridotti
• Accelerazione fino a 12 m/s² per cicli di produzione ad alta frequenza
• Protezione IP54 di serie; IP65 opzionale per ambienti più gravosi
• Progettato in conformità alla Direttiva Macchine 2006/42/CE

Dati generali / Specifiche tecniche
Taglia del cilindro: 40
Passo vite disponibile: 5 / 10 mm
Corsa massima standard: 600 mm
Accelerazione massima: 12 m/s²
Ripetibilità: <0.03 mm
Grado di protezione: IP54 (IP65 opzionale)
Montaggio del motore: In linea o in parallelo
Conformità: Direttiva Macchine 2006/42/CE

Prestazioni per tipo di vite
Dimensione vite: 12x5 — Capacità carico dinamico: 5.000 N — Capacità carico statico: 8.600 N — Velocità massima*: 250 mm/s — Forza nominale: 900 N
Dimensione vite: 12x10 — Capacità carico dinamico: 4.400 N — Capacità carico statico: 7.700 N — Velocità massima*: 500 mm/s — Forza nominale: 900 N
* La velocità massima dipende dalla velocità del motore e dalle condizioni applicative.

Dimensioni tecniche (esempi)
Montaggio motore in linea — dimensioni chiave
A*: 93 mm
B: 63 mm
C: 10 mm
D: 6 mm
E: 24 mm
F: 25 mm
G: 22 mm
H: M12x1.25
I: 54 mm
J: 38 mm
K: M6
L: 60 mm

Montaggio motore in parallelo — dimensioni chiave
A*: 93 mm
B: 42 mm
C: 10 mm
D: 6 mm
E: 24 mm
F: 25 mm
G: 22 mm
H: M12x1.25
I: 54 mm
J: 38 mm
K: M6
L: 122 mm
M: 71 mm

Applicazioni

• Macchine per packaging
• Automazione di assemblaggio
• Sistemi pick-and-place
• Macchine OEM compatte
• Sostituzioni / conversioni di cilindri pneumatici
• Posizionamento industriale leggero

Note

• I valori di velocità sono basati su un motore di riferimento a 3.000 rpm; carico, corsa, tempo di ciclo e montaggio devono essere valutati congiuntamente per la selezione finale.
• Somma il valore di corsa scelto alla dimensione A per calcolare la lunghezza totale dell'insieme.

Caratteristiche / specificazioni tecniche

• Denominazione commerciale: IMTK 40
• Taglia cilindro: 40
• Passi vite disponibili: 5 mm, 10 mm
• Corsa massima standard: 600 mm
• Velocità di riferimento motore: 3.000 rpm (valori di velocità calcolati su questa base)
• Velocità massima tipica: fino a 500 mm/s (varia con vite e motore)
• Accelerazione massima: 12 m/s²
• Ripetibilità: <0.03 mm
• Forza nominale: 900 N
• Capacità di carico dinamico/statico (12x5): 5.000 N / 8.600 N
• Capacità di carico dinamico/statico (12x10): 4.400 N / 7.700 N
• Protezione: IP54 standard, IP65 opzionale
• Opzioni montaggio motore: in linea o in parallelo
• Conformità: Direttiva Macchine 2006/42/CE
