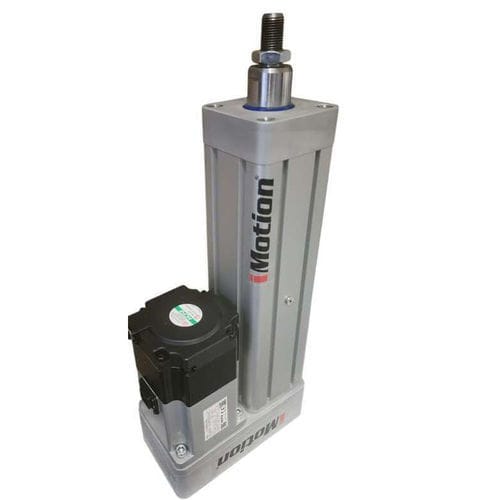

Elettrocilindro IMTK 63

con vite a sfereservomotoreIP54

Panoramica
IMTK 63 è progettato per fornire movimento elettrico affidabile a macchine compatte che richiedono maggiore forza con un investimento contenuto. Corpo compatto taglia 63, due opzioni di vite a ricircolo di sfere (16x5 e 16x10), montaggio motore in linea o in parallelo e alta capacità di carico lo rendono adatto ad applicazioni di produzione ad alto volume.

Prestazioni chiave

• Forza nominale: 2000 N
• Velocità massima: 500 mm/s (dipende da vite e motore)
• Corsa massima standard: 1000 mm
• Ripetibilità: <0.03 mm

Caratteristiche

• Due opzioni di vite a ricircolo di sfere: 16x5 e 16x10 per adeguare forza e velocità
• Alta capacità dinamica: fino a 10,700 N (a seconda della vite)
• Integrazione in macchine compatte: la taglia 63 è adatta a design compatti che richiedono maggiore forza
• Due disposizioni motore: montaggio in linea e montaggio in parallelo
• Elevata accelerazione: fino a 12 m/s² per cicli ad alta frequenza
• IP65 opzionale (IP54 standard)

Dati generali e prestazioni della vite (tabelle)
Dati generali
Taglia del cilindro: 63
Passo vite disponibile: 5 / 10 mm
Corsa massima standard: 1000 mm
Accelerazione massima: 12 m/s²
Ripetibilità: <0.03 mm
Grado di protezione: IP54; IP65 opzionale
Montaggio motore: in linea o in parallelo
Conformità: Direttiva Macchine 2006/42/CE

Prestazioni per opzione vite
Dimensione vite: 16x5 · Capacità di carico dinamico: 8,100 N · Capacità di carico statico: 12,400 N · Velocità massima*: 250 mm/s · Forza nominale: 2000 N
Dimensione vite: 16x10 · Capacità di carico dinamico: 10,700 N · Capacità di carico statico: 17,000 N · Velocità massima*: 500 mm/s · Forza nominale: 2000 N

Note
* La velocità massima dipende dalla velocità del motore selezionato e dalle condizioni applicative.

Dimensioni tecniche (valori selezionati)
Montaggio motore in linea (dimensioni in mm)
A*: 96
B: 88
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 80

Montaggio motore in parallelo (dimensioni in mm)
A*: 96
B: 47
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 163
M: 84

Opzioni di montaggio e motorizzazione

• Montaggio motore in linea (configurazione compatta in linea)
• Montaggio motore in parallelo (configurazione parallela)
• Disposizioni compatibili con servo/step motori industriali comuni; montaggio in linea o parallelo per integrazione flessibile

Applicazioni

• Macchine per imballaggio
• Automazione di assemblaggio
• Sistemi pick-and-place
• Macchine OEM compatte
• Conversioni da cilindri pneumatici a elettrici
• Posizionamento industriale leggero

Caratteristiche / specifiche tecniche

• Denominazione: IMTK 63
• Marca: iMotion
• Taglia cilindro: 63
• Passi vite disponibili: 5 mm e 10 mm (opzioni vite a ricircolo)
• Corsa massima standard: 1000 mm
• Accelerazione massima: 12 m/s²
• Ripetibilità: <0.03 mm
• Forza nominale operativa: 2000 N
• Velocità massima (16x5): 250 mm/s
• Velocità massima (16x10): 500 mm/s
• Capacità di carico dinamico (16x5): 8,100 N
• Capacità di carico statico (16x5): 12,400 N
• Capacità di carico dinamico (16x10): 10,700 N
• Capacità di carico statico (16x10): 17,000 N
• Grado di protezione: IP54 standard; IP65 opzionale per ambienti severi
• Montaggio motore: in linea o in parallelo
• Conformità: Direttiva Macchine 2006/42/CE
