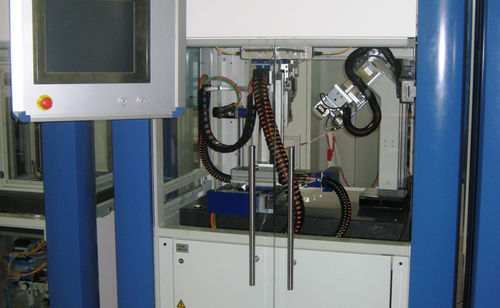

Sistema di misurazione di rugosità

a laserconfocaledi pezzi

- Ingombro ridotto (L: 1522, P: 1263, H: 2100) mm³ - Sensore di spostamento a scansione laser confocale per la misurazione senza contatto - Tempo totale del ciclo di processo: 1,2 min - Campo di misura: ±0,3 mm - Risoluzione: 0.01 µm - Distanza di riferimento: 6 mm - Deviazione della linearità: ± 0,5% di F.S. - Controllo del processo in tempo reale - Design intuitivo dell'HMI - Sistema di manipolazione automatica dei pezzi - Camera bianca di classe ISO 8 o superiore La stazione di misurazione della rugosità IMSTec fa parte di un concetto globale di automazione del rivestimento di impianti ortopedici. Rappresenta una soluzione di alto livello per la determinazione della rugosità superficiale dei pezzi, automatizzata al 100% e senza contatto. Un sensore di scansione laser integrato ad alta precisione, montato su un asse motore lineare per i movimenti della sezione di prova, fornisce misure di rugosità ripetibili. Per il controllo della qualità, il sistema di misurazione della rugosità viene monitorato regolarmente con un singolo campione di riferimento certificato. Il processo di movimentazione automatizzato dei pezzi massimizza il tempo medio di assistenza. Il sistema di determinazione della rugosità superficiale dei pezzi completamente automatizzato di IMSTec è destinato ad applicazioni di misura in particolare per dispositivi medici come gli impianti ortopedici. Il componente chiave del sistema di misurazione della rugosità è un sensore di spostamento a scansione laser confocale ad alta precisione. Quando il gruppo pezzo/attrezzatura viene caricato nella stazione di misura, viene posizionato per la misurazione della rugosità da una combinazione di sette attuatori montati su un tavolo di granito massiccio, posizionato su quattro elementi di smorzamento per una maggiore stabilità e precisione.
