Convertitore di segnale ITP215

corrente/pressione4-20 mAin linea

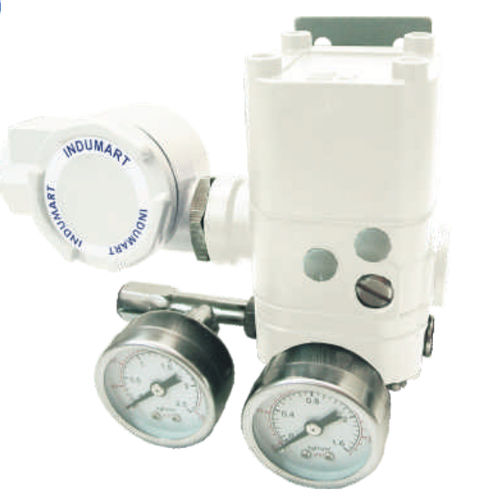

Il convertitore Indumart ITP215Current to Pressure (I/P) Converter produce un segnale di uscita in pressione direttamente proporzionale all'ingresso in corrente 4-20 mA. Componenti elettronici di alta qualità e precisione sono utilizzati in tutto lo strumento per assicurare un'eccellente precisione, alta affidabilità e lunga durata stabile. I convertitori IPT215 SeriesI/PConverter si basano su un sistema di bilanciamento delle forze, in cui una bobina è sospesa nel campo di un magnete da una flessione. La corrente che scorre attraverso la bobina genera il movimento assiale della bobina e la flessione. La flessione si muove contro l'estremità di un ugello e crea una contropressione nell'ugello limitando il flusso d'aria che lo attraversa. Questa contropressione agisce come pressione di pilotaggio di un relè booster integrato e modificando il segnale di ingresso (mA) la pressione di uscita varia proporzionalmente. Il convertitore viene fornito di serie per un'uscita da 3....15 psi o 0,2~1 bar. Ma può essere ordinato per una varietà di altri campi di pressione di uscita. Le regolazioni di zero e span (Z&P) sono accessibili dall'esterno dello strumento. Utilizzando le regolazioni Z&Padjustments, può essere calibrato dall'utente per un intervallo di tempo fino a 5 psi (esempi: 3...8 psi, 3...12 psi, 4...10 psi, 10...15 psi, 0,2~0,6 bar, 0,6~1 bar, ecc.) oppure può essere regolato per avere un'uscita 3...15 psi per un intervallo di ingresso fino a 8 mA (4...12 mA o 12...20 mA). Inoltre, l'azione del convertitore può essere invertita sul sito. Nell'azione inversa, l'uscita è l'opposto della modalità ad azione diretta; per l'ingresso 4....20 mA, l'uscita sarà di 15...3 psig. Poiché il convertitore della serie ITP215 è leggero, può essere montato in linea e supportato dai tubi rigidi utilizzati per l'alimentazione e l'uscita dell'aria.
