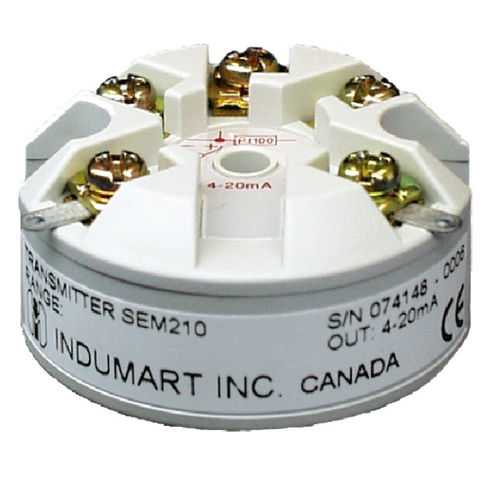

Trasmettitore di temperatura su testa di sonda SEM, TTH series

su guida DINRTDuniversale

CONFIGURAZIONE SEMPLICE INGRESSO SENSORE RTD Uscita 4-20 mA USCITA MONTAGGIO IN TESTA LINEARIZZAZIONE SENZA DERIVA INDICAZIONE DI SOVRADIMENSIONAMENTO A LED Il trasmettitore di temperaturaSEM203P ha incorporato la più recente tecnologia digitale per fornire una conversione accurata e riproducibile di segnali RTD a 2 o 3 fili in uscita 4-20 mA standard industriale. Questo trasmettitore, montato a testa, è unico nel suo genere, perché non necessita di un PC, di un collegamento a saldare o di un potenziometro per la configurazione: generando i segnali bassi e alti richiesti con un calibratore o un simulatore RTD e premendo il pulsante sul trasmettitore, la configurazione è completa. L'elevata precisione e la linearizzazione senza deriva, insieme alla flessibilità di una ridotta conservazione delle scorte e alla rapida calibrazione dei pulsanti rendono il SEM203P la scelta ideale per convertire le uscite RTD in segnali da 4-20 mA. Un LED a bordo indica che la procedura di configurazione è stata completata con successo e fornisce anche un'indicazione immediata del guasto del sensore. RTD, THERMOCOUPLE & mV INPUT ISOLAMENTO GALVANICO RIFERIMENTO DEL SENSORE PC PROGRAMMABILE ELEVATA PRECISIONE E STABILITÀ Campo del sensore -200...+850°C Precisione di misura ±0,01% f.s. ± 0,05% di lettura Corrente di eccitazione da 300 μA a 550 μA Max. Resistenza al piombo50 S / gamba Piombo Resistente. Effetto0,002°C / S TERMOCOPPIA Tipi di ingresso K, J, T, R, R, S, E, N, F, L Precisione di misura ±0,04% f.s. ± 0,04% lettura MILLIVOL Portata 10 ....+75 mV Precisione di misura ±10 μV ± 0,0,07% di lettura FILO SLIDE-WIRE potenziometro a 3 fili di ingresso Gamma di resistenza10....390 S USCITA Campo di uscita 4....20 mA Max. Uscita 23 mA Precisione ±5 μA Effetto tensione 0,2 μA / V Tensione di alimentazione 10....35 VDC Max. Carico di uscita 700 S a 24 V
