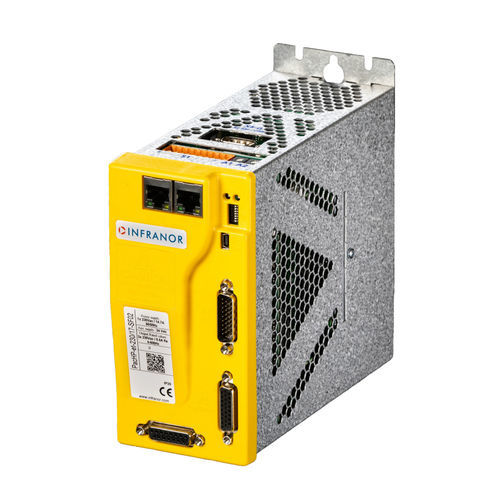

Servo-variatore CANopen PacHP-SF

EtherCATProfiNetcon funzioni di sicurezza

Panoramica
Servoazionamento di sicurezza PacHP-SF progettato per il controllo del movimento industriale con sicurezza funzionale certificata. Include STO SIL3 (Safe Torque Off) e funzioni di sicurezza motion SIL2 integrate per proteggere il personale e le apparecchiature mantenendo, ove possibile, la continuità produttiva.

Vantaggi principali

• Arresti sicuri rapidi e meccanismi di controllo incrociato robusti per ridurre al minimo i fermi macchina.
• Funzioni di sicurezza integrate per arresti sicuri, arresto operativo sicuro e limitazione sicura della velocità, a supporto di operazioni flessibili.
• Opzione di pacchetto macchina pre-validato con Safety PLC, servoazionamento PacHP-SF e servomotore di sicurezza compatibile per accelerare la messa in servizio.
• Supporto Safety over EtherCAT (FSoE) per comunicazioni di safety di rete semplificate e sicure.
• Strumenti gratuiti per messa in servizio e monitoraggio (Optio Drive Assistant e Safety Tool) per configurazione e diagnostica rapida.

Certificazioni e conformità

• Conforme agli standard di sicurezza funzionale IEC 61508.
• Progettato per soddisfare i requisiti della Direttiva Macchine dell'UE.
• Certificazioni indipendenti: TÜV, cULus e CE (UKCA indicato).

Bus di campo e interfacce supportati

• Safety over EtherCAT (FSoE).
• Compatibilità con EtherCAT, Profinet, CANopen e altre reti industriali comuni per integrazione motion.

Funzioni di sicurezza integrate (PacHP-SF)

• STO — Arresto sicuro della coppia (SIL3 incluso).
• SOS — Arresto operativo sicuro.
• SBC — Controllo sicuro del freno.
• SDI — Direzione sicura.
• SLS — Velocità limitata in sicurezza.
• SS1 — Arresto sicuro 1.
• SS2 — Arresto sicuro 2.
• SLP — Posizione limitata in sicurezza.

Strumenti e software

• Optio Drive Assistant — strumento di configurazione e monitoraggio del drive per messa in servizio e diagnostica.
• Safety Tool — configurazione e gestione delle funzioni di sicurezza integrate.

Applicazioni e utenti target

• OEM e system integrator che richiedono funzioni di sicurezza motion certificate per macchine automatizzate.
• Linee di produzione che necessitano di arresti rapidi e sicuri con riavvio rapido e tempi di fermo ridotti.

Specifiche tecniche

• Denominazione: serie di servoazionamenti di sicurezza PacHP-SF.
• Standard di sicurezza: conformità IEC 61508; conformità alla Direttiva Macchine dell'UE.
• Livelli di sicurezza: STO SIL3 incluso; funzioni di sicurezza motion SIL2 integrate nella versione -SF.
• Funzioni integrate: STO, SOS, SBC, SDI, SLS, SS1, SS2, SLP.
• Supporto di rete: Safety over EtherCAT (FSoE); compatibilità EtherCAT, Profinet, CANopen.
• Certificazioni: TÜV, cULus, CE, UKCA (indicato).
• Strumenti software: Optio Drive Assistant; Safety Tool.
• Integrazione: compatibile con Safety PLC certificati e servomotori di sicurezza in pacchetti pre-validati.
• Focalizzazione progettuale: tempi di arresto rapidi, meccanismi di controllo incrociato e minimizzazione dei tempi di fermo con approccio safety-by-design.
