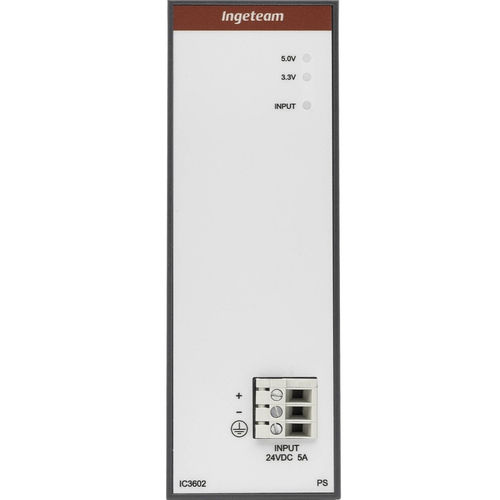

Modulo di alimentazione di I/O IC360x

I moduli di alimentazione IC360x alimentano l'intero sistema attraverso il backplane. Sono disponibili diverse tensioni di ingresso (24Vdc, 125Vdc o 220Vac), a seconda dei requisiti di installazione Questi moduli sono stati progettati per l'uso negli ambienti più difficili, dove è necessaria una bassa dissipazione e il supporto di temperature elevate. A tal fine, sono state utilizzate nuove tecniche di progettazione dei semiconduttori e dei trasformatori. I moduli di alimentazione IC360x sono inoltre predisposti per il funzionamento in ridondanza. Due alimentatori possono essere collegati in parallelo. In caso di guasto di uno, il secondo assume immediatamente il controllo senza alcuna caduta di tensione. I LED del modulo di alimentazione malfunzionante si spengono, in modo che l'utente possa identificarlo e sostituirlo. Il funzionamento della ridondanza è la ben nota modalità N+1. Ciò significa che non c'è condivisione di corrente né di potenza. Quando due moduli di alimentazione sono collegati in parallelo, la corrente di uscita massima rimane di 5A per uscita.
