Motore AC - MV - INNOMOTICS - ad induzione / 10000 V / 460 V
Motore AC - MV - INNOMOTICS - ad induzione / 10000 V / 460 V

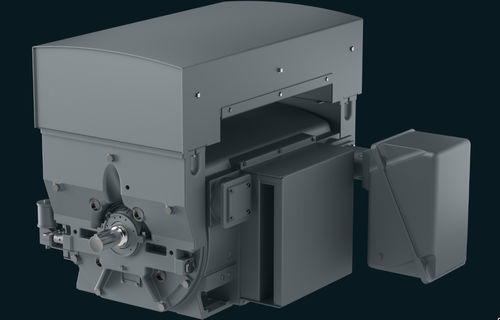

Motore AC - MV - INNOMOTICS - ad induzione / 10000 V / 460 V - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
AC, ad induzione
Tensione
460 V, 6600 V, 10000 V, 4160V, 2300 V
Montaggio
in ghisa, TEFC
Indice di protezione
IP54, IP23
Configurazione dei contatti
4 poli, 2 poli, 6 poli, 8 poli, 10 poli, 12 poli, 16 poli
Raffreddamento
IC411, raffreddato ad aria, IC01, raffreddato ad acqua, con raffreddamento a tubi, IC611
Applicazioni
industriale, per pompa, per ventilatori, per compressore, per l'industria petrolifera e di estrazione del gas, per centrale elettrica
Altre caratteristiche
a basso livello di rumore, ad alta potenza, di media tensione, trifase con cuscinetto a manicotto, TEFC
Potenza

Max.: 14.914 kW
(20.277,39 hp)

Min.: 149,1 kW
(202,72 hp)

Descrizione

Panoramica prodotto

  • MV Medallion di Innomotics (serie AboveNEMA) è una famiglia modulare di motori asincroni di media tensione progettata per installazioni industriali configurabili. Include versioni orizzontali e verticali con diverse opzioni di involucro e raffreddamento per adattarsi alle condizioni di sito.


Varianti di involucro e impiego

  • TEFC orizzontale (IC411 / IP54): montaggio su piede, impiego interno/esterno; alettatura di raffreddamento su tutti i quadranti. Intervallo tipico: 200–3.000 HP; poli: 2–16; frame: 500, 580, SH400, SH450, 880, SH560.
  • WPII orizzontale (IC01 / IP24): montaggio su piede per esterni esposti senza protezioni aggiuntive. Intervallo tipico: 200–18.000 HP; poli: 2–16; frame: 500, 580, 680, 800, SH630, SH710.
  • TEAAC orizzontale (IC611 / IP54): scambiatore aria‑aria tubolare; impiego interno/esterno. Intervallo tipico: 200–14.000 HP; poli: 2–16; frame: 580, 680, 800, SH630, SH710.
  • TEWAC orizzontale (ICW81 / IP54): scambiatore acqua‑aria tubolare, livello sonoro ridotto. Intervallo tipico: 200–18.000 HP; poli: 2–16; frame: 580, 680, 800, SH630, SH710.
  • TEFC verticale (flangia, IC411 / IP54): motori verticali a flangia per interno/esterno; intervallo: 200–900 HP; poli: 2, 4, 6; frame: 500, 580; tensioni tipiche 2.300–6.900 V.
  • WPI / ODP verticale (IC01 / IP23): flangia verticale per installazioni interne non esposte. Intervallo: 200–4.000 HP; poli: 4–16; frame: 500, 580, 680, 800, 1120; tensione fino a 13.200 V.
  • WPII verticale (IC01 / IP24): verticale per esterni non protetti. Intervallo: 200–4.000 HP; poli: 4–16; frame fino a 1120.
  • TEAAC verticale (IC611 / IP54): verticale con scambiatore aria‑aria. Intervallo: 800–3.000 HP; poli: 4–16; frame: 680, 800, 1120.
  • Configurazioni API / IEEE: opzioni API 541 / 547 per applicazioni pesanti; opzioni IEEE 841 per servizio severo (fino a ~500 HP).


Specifiche tecniche principali

  • Intervallo di potenza (sintesi): fino a 20.000 HP per motori orizzontali; versioni verticali fino a 8.000 HP (varia per involucro).
  • Poli: 2–16 a seconda del modello.
  • Intervallo di tensione: 460–13.200 V (460–690 V disponibile solo per alcune potenze).
  • Fattore di servizio: standard 1,0; 1,15 opzionale su molte configurazioni.
  • Frame e materiali: frame in ghisa per molte taglie (500–800); acciaio costruito per grandi frame SH; componenti in acciaio inox serie 300 opzionali.
  • Alberi e rotore: alberi 2 poli tipicamente AISI 4140; altri poli AISI 1045; rotori in alluminio pressofuso per frame piccoli, barra di rame brasata/induzione per frame maggiori; alberi cavi opzionali.
  • Isolamento: Classe F winding random per ≤600 V; Classe F‑VPI o form‑wound per >600 V.
  • Raffreddamento: ventilatore esterno in alluminio standard; scambiatori TEAAC/TEWAC disponibili (aria‑aria o acqua‑aria).
  • Cuscinetti: cuscinetti a sfere comuni; cuscinetti a manicotto o disposizioni di spinta disponibili per frame/verticali specifici.
  • Vibrazioni: standard 0,12 IPS (IEEE 841 e alcune versioni: 0,10/0,08 IPS); opzioni di equilibratura speciali.
  • Finitura: epossidico bicomponente standard; vernici speciali su richiesta.
  • Garanzia: 24 mesi dalla spedizione secondo la policy AboveNEMA; opzioni di estensione disponibili.


Applicazioni, certificazioni e opzioni

  • Applicazioni: processi industriali pesanti, ausiliari centrali, pompe, compressori, ventilatori e altri equipaggiamenti rotanti alimentati in media tensione.
  • Norme: configurazioni API 541 / 547; opzioni IEEE 841; riferimenti progettuali NEMA/IEC secondo necessità.
  • Personalizzazione: tipo di involucro, metodo di raffreddamento, materiali (scatole ausiliarie inox, alberi speciali), classe di isolamento, equilibratura vibrazioni, disposizioni cuscinetti e orientamento scatola morsettiera.


Informazioni d'ordine e supporto

  • Riferimento modello: MV Medallion — Innomotics (serie AboveNEMA). Fornire potenza richiesta, tensione, poli, montaggio (orizz./vert.), variante involucro/raffreddamento, taglia frame e requisiti normativi nella richiesta di offerta.
  • Opzioni: fattore di servizio, classe di isolamento, materiale dell'albero, tipo di scambiatore, scatole ausiliarie in acciaio inox, verniciatura speciale, conformità API/IEEE su richiesta.
  • Supporto: richiedere scheda tecnica e disegni dimensionali per confermare la selezione in base alle condizioni di sito e compatibilità con l'inverter.
