Motore asincrono MV
ACtrifasead induzione

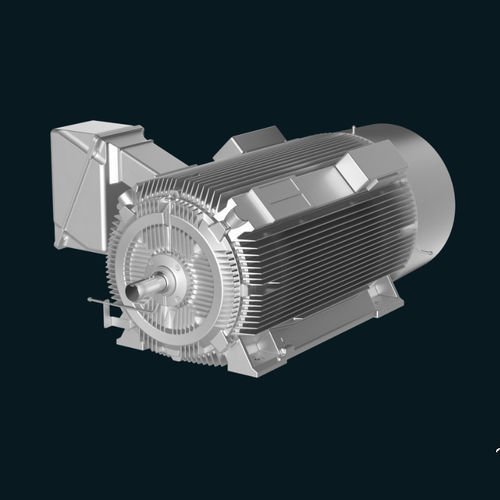

Motore asincrono - MV - INNOMOTICS - AC / trifase / ad induzione
Motore asincrono - MV - INNOMOTICS - AC / trifase / ad induzione
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
asincrono, AC, trifase, ad induzione
Tensione
2300 V, 4000
Montaggio
in ghisa, con carcassa in ghisa, TEFC
Indice di protezione
IP55
Configurazione dei contatti
4 poli, 2 poli, 6 poli
Raffreddamento
IC411
Applicazioni
industriale
Altre caratteristiche
ad alta potenza, a frequenza variabile, controllato tramite variatore di frequenza, di media tensione, a coppia variabile, TEFC
Potenza

Max.: 820,3 kW
(1.115,3 hp)

Min.: 223,7 kW
(304,15 hp)

Descrizione

Panoramica
  • La serie MV Advantage è una gamma di motori AboveNEMA per media tensione destinata ad impieghi generici, con configurazioni standard e potenze fino a 1.100 HP. Assemblaggio e scorte in Ohio per tempi di consegna ridotti.


Caratteristiche costruttive
  • Involucro: TEFC (IC411)
  • Grado di protezione: IP55
  • Gamma di potenza: 400–1.100 HP (2 e 4 poli); 300–900 HP (6 poli)
  • Dimensioni telaio / altezze albero: 5011, 5810, SH400
  • Tensioni nominali: 2300 V / 4000 V
  • Fattore di servizio: 1,15 a 40 °C
  • Garanzia: 36 mesi dalla data di produzione


Materiali e componenti
  • Telaio: ghisa
  • Alloggiamenti cuscinetti: ghisa
  • Morsettiera principale: ghisa
  • Scatole ausiliarie: ghisa, NEMA 4X
  • Albero: equivalente 1045 (2 poli); equivalente 4140 (4, 6 poli)
  • Rotore: pressofusione in alluminio
  • Materiale lamierato: piastra centrale C5
  • Ventola di raffreddamento esterna: poliammide rinforzata antistatica
  • Copertura ventola: ghisa
  • Sistema di isolamento: MICLASTIC™ VPI
  • Bulloneria: acciaio al carbonio zincato


Informazioni generali
  • Livello sonoro: 85 dB(A)
  • Montaggio verticale: non applicabile
  • Funzionamento con inverter: conforme a NEMA MG1-31 a 6 kV (coppia variabile 10:1; coppia costante 2:1)
  • Vernice: epossidica bicomponente
  • Colore vernice: Grigio RAL 7030
  • Tipo cuscinetti: cuscinetti a sfere antiattrito
  • Vibrazione: 0,12 IPS
  • Area ATEX potenziale: CSA Classe 1, Divisione 2, Gruppi B, C, D; Classe di temperatura T3 (frame 5011 su VFD Classe Temp T2D)
  • Protezioni e sensori: riscaldatore ambiente 120/240 V; RTD statore 2/fase (2 fili); RTD cuscinetti 1/cuscinetto (2 fili)


Specifiche tecniche
  • Famiglia prodotto: Advantage Series (AboveNEMA medium-voltage motors)
  • Modello: MV Advantage
  • Potenza massima: fino a 1.100 HP
  • Tensioni: 2300 V / 4000 V
  • Dimensioni telaio: 5011, 5810, SH400
  • Involucro: TEFC (IC411) — IP55
  • Isolamento: MICLASTIC™ VPI
  • Applicazioni tipiche: motori media tensione uso generale per applicazioni industriali
  • Garanzia: 36 mesi dalla data di produzione
