Controllore di presenza acqua nell'olio Eval

Panoramica

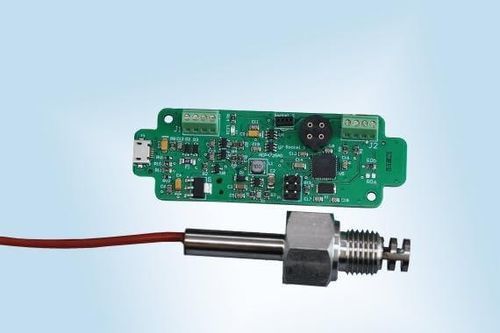

Kit di valutazione per misurazioni di umidità in olio che include una sonda assemblata e una scheda di prova con uscite digitali (I²C) e analogiche (0..10 V). La scheda è compatibile con l'ambiente Arduino IDE e dispone di interfaccia micro USB per collegamento al PC.

Inclusi

• Modulo HYT271 MK33 assemblato e calibrato in fabbrica per umidità relativa (attività dell'acqua aw) e temperatura
• Scheda di valutazione con uscita analogica e interfaccia digitale a PC via micro USB
• Assieme sonda (sonda avvitabile con filettatura M14x1.5 e cavo 4xAWG26, 500 mm)

MK33-W per applicazioni di misura in olio
Il sensore capacitivo iST MK33-W è ottimizzato per ambienti oleosi e applicazioni di misura di fascia alta. Intervallo di misura da 0 % RH a 100 % RH (punto di rugiada max +95 °C). Capacitanza tipica 300 pF ±40 pF (a 30 % RH e +23 °C). Intervallo operativo in temperatura esteso: -40 °C a +190 °C.

Modulo HYT271 – vantaggi e caratteristiche
Il modulo digitale HYT271 presenta un'area sensoriale meccanicamente robusta, resistente ai prodotti chimici e tollerante alla condensazione. Calibrato in fabbrica, fornisce valori elaborati di umidità relativa e temperatura tramite un'interfaccia digitale compatibile I²C. Errore di linearità e deriva termica sono corretti on-chip per garantire elevata precisione in ampie condizioni.

Caratteristiche del prodotto

• Nome prodotto: Moisture in oil Eval Kit
• Mezzo misurato: Aria / Olio
• Intervallo di umidità operativo: Scheda: senza condensazione; Sonda: 0 % RH a 100 % RH
• Intervallo di temperatura operativo: Scheda: -20 .. +50 °C; Sonda: -40 °C a +120 °C
• Precisione umidità: ±3 % RH (specifica scheda / sonda)
• Precisione temperatura: ±0.2 °C
• Interfaccia digitale: Scheda a PC: USB; Scheda a sensore: I²C
• Uscita analogica: 0..10 V
• Tensione di alimentazione: 5 V via USB (presa analogica 4-15 V)
• Consumo di corrente: 50 a 300 mA
• Dimensioni: Scheda 84 x 29 mm (L x W); Sonda 67 mm (L) con filettatura M14x1.5
• Connessioni: Scheda: micro USB e presa analogica; Sonda: cavo 4xAWG26
• Lunghezza cavo: 500 mm

Caratteristiche / specifiche tecniche

• Codice prodotto: 157475
• Modulo: HYT271 MK33 (calibrato in fabbrica) per umidità relativa (attività dell'acqua aw) e temperatura
• Intervallo misura MK33-W: 0 % RH a 100 % RH (punto di rugiada max +95 °C)
• Capacitanza MK33-W: 300 pF ±40 pF (a 30 % RH e +23 °C)
• Intervallo operativo temperatura MK33-W: -40 °C a +190 °C
• Precisione HYT271: ±1.8 % RH (specifica modulo) e ±0.2 °C (specifica modulo)
• Uscite: digitale (I²C) e analogica (0..10 V)
• Interfaccia PC: micro USB (scheda di valutazione)
• Dimensioni scheda: 84 x 29 mm; Sonda: 67 mm (L), filettatura M14x1.5; cavo 4xAWG26, 500 mm
• Condizioni operative: Scheda senza condensazione; sonda idonea per l'intera gamma RH
