Scheda di valutazione HYT series

Panoramica del prodotto

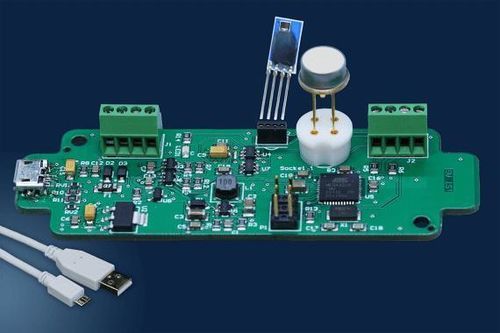

Scheda di prova basata su Arduino con interfacce digitali (USB) e analogiche fornita come kit contenente i moduli di umidità HYT271 e HYT939 con calibrazione di uso generale. Il kit semplifica la valutazione dei moduli sensore HYT in condizioni rilevanti per l'applicazione e fornisce uscite digitali e, se necessario, convertite in analogico per i test di integrazione.

Contenuto

• 1x scheda di valutazione
• 1x modulo HYT 271
• 1x modulo HYT 939
• 1x cavo USB

Vantaggi e caratteristiche della HYT Evaluation Box
La box consente il collegamento di un modulo HYT a un PC tramite USB e, se necessario, la conversione dell'uscita digitale I²C del modulo in segnali analogici. Supporta test funzionali, verifica dei parametri e controlli rapidi di interoperabilità nei flussi di sviluppo o qualificazione.

Vantaggi e caratteristiche dell'HYT 939
Il modulo di umidità digitale iST HYT 939 presenta un'area di rilevamento resistente ai prodotti chimici e protetta dalla condensa, oltre a una struttura meccanica robusta per condizioni di alta temperatura e carichi elevati. È disponibile in un involucro ermetico alla pressione per applicazioni ad alta pressione. L'HYT 939 combina un sensore di umidità capacitivo in polimero con un ASIC e fornisce misure calibrate con precisione di ±1.8 % RH e ±0.2 °C. Umidità e temperatura misurate sono fornite come valori digitali tramite un'interfaccia compatibile I²C. Il modulo è completamente intercambiabile senza regolazioni; errore di linearità e deriva termica sono corretti on-chip.

Ulteriori vantaggi del modulo digitale di umidità HYT 939

• Calibrato e compensato in temperatura
• Eccellente precisione e stabilità umidità/temperatura
• Alta resistenza chimica
• Protocollo I²C (indirizzo 0x28 o indirizzo alternativo)
• Ampia gamma di umidità e temperatura (0 % RH a 100 % RH e -40 °C a +125 °C)
• Deriva molto bassa
• Molto stabile ad alta umidità
• Intercambiabile senza regolazioni
• Versione resistente alla pressione (fino a 16 bar) su richiesta

Vantaggi e caratteristiche dell'HYT 271
Il modulo di umidità digitale iST HYT 271 offre una vasta finestra di applicazione e un rapporto qualità-prezzo ottimale, mantenendo robustezza meccanica e un'area di rilevamento resistente alla condensa. Combina un sensore capacitivo in polimero con un ASIC, è calibrato con precisione (±1.8 % RH e ±0.2 °C) e fornisce umidità relativa e temperatura tramite un'interfaccia digitale compatibile I²C. Errore di linearità e deriva termica sono corretti on-chip e il modulo è intercambiabile senza regolazioni.

Opzione: Calibrazione ad alta precisione per moduli HYT
Calibrazioni e banchi di misura ad alta precisione permettono ai moduli HYT di raggiungere accuratezze fino a ±1.4 % RH. Calibrazioni su misura possono fornire precisioni migliori di ±1.4 % RH entro un intervallo limitato 0–50 % RH. Per applicazioni di punto di rugiada o umidità molto bassa (0–5 % RH), è possibile ottenere una precisione superiore (< ±0.5 % RH) con calibrazioni e configurazioni specifiche.

Qualità
IST AG è certificata ISO 9001:2015 (qualità) e ISO 14001:2015 (ambiente). Processi documentati e audit regolari supportano una produzione e una gestione della qualità coerenti.

Specifiche tecniche

• Nome prodotto: HYT Evaluation Box
• Codice prodotto: 154775
• Intervallo umidità operativo: 0 a 100 % RH (moduli); < 95 % non condensante (scheda)
• Intervallo temperatura operativo: -20 °C a 120 °C (moduli); -20 °C a +50 °C (scheda)
• Precisione umidità: ±1.8 % RH (0–90 % RH), ±3 % (>90 % RH) a 0–50 °C
• Precisione temperatura: ±0.2 °C @ 0–50 °C
• Interfaccia digitale: Scheda verso PC: USB; Scheda verso sensore: I²C
• Tensione di esercizio: 5 V (USB); 4 a 15 V DC
• Consumo di corrente: 50 a 300 mA
• Dimensioni (scheda): 84 x 29 mm (L x W)
• Mezzo misurato: Aria/Gas
