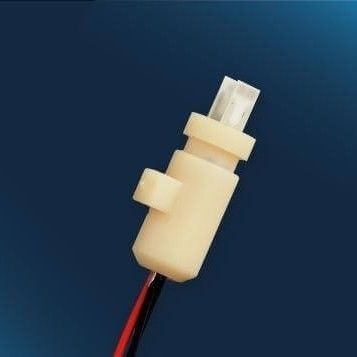

Sensore di portata termico FDS.A

massicoper il monitoraggio dei processidi gas

Panoramica del prodotto
Intervallo di portata 0 a 100 m/s; temperatura di esercizio -20 °C a +150 °C. Sensore di portata termico per gas adatto a monitoraggio industriale, dosaggio gas e misure in linea.

Descrizione del prodotto

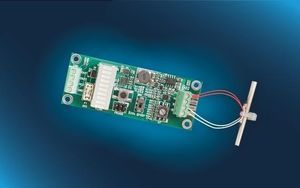

Sensore di flusso gas con elementi riscaldanti e di temperatura disaccoppiati. Dimensioni dell'alloggiamento hotmelt e resistenze degli elementi identiche a FS7. Compatibile con la scheda demo Flow di iST. La rilevazione termica su substrato ceramico compatto facilita l'integrazione meccanica e fluidica.

Vantaggi e caratteristiche del sensore FDS.A

• Minimizzazione del cross-talk per alta sensibilità a bassi flussi
• Tecnologia di rilevamento in platino a film sottile per stabilità a lungo termine
• Assenza di parti mobili per maggiore affidabilità operativa
• Adatto a vari gas tecnici e applicazioni industriali
• Integrazione fluidica ed elettronica semplice con cavi standard
• Calibrazione agevole e risposta riproducibile su ampia gamma dinamica

Famiglia di sensori FS (sintesi)
I sensori di portata massica termica FS di iST combinano sensibilità a bassi flussi, ampio range di misura e tempi di risposta rapidi. Le strutture di riscaldamento e rilevamento della temperatura sono protette da un rivestimento in vetro su un chip ceramico, consentendo un'integrazione compatta in diverse geometrie di canale. Applicazioni tipiche: monitoraggio gas medicali, sistemi industriali di dosaggio gas e controllo continuo delle prestazioni dei filtri. Adattamenti su misura e opzioni di assemblaggio disponibili.

Listino (per pezzo)
Quantità (pezzi) - Prezzo (per pezzo)
1-9 - CHF 40.69
10-49 - CHF 28.33
50-100 - CHF 25.24

Specifiche tecniche

• Nome prodotto (variante): FDS.A.1L.195
• Mezzo misurato: Flusso di gas
• Direzione di flusso: Unica direzione (anemometrico)
• Intervallo di temperatura di esercizio: -20 °C a +150 °C
• Dimensione chip / dimensioni alloggiamento: alloggiamento ø6 x 14 mm; 4 x 2.4 mm (chip fuori dall'alloggiamento)
• Tipo di connessione: fili intrecciati Cu/Ag AWG 30/7, isolati PTFE, 2x rosso (riscaldatore), 2x nero (temperatura)
• Dimensioni fili: lunghezza 195 mm dal bordo dell'alloggiamento, 5 mm spelati
• Intervallo di portata (modalità full bridge): 0 a 100 m/s
• Intervallo di portata (modalità CTA): 0 a 100 m/s
• Tempo di risposta t63: ≈200 ms (salto 0 a 10000 sccm)
• Sensibilità di risposta: 0,01 m/s
• Substrato: Ceramica
• Codice prodotto: 155846
