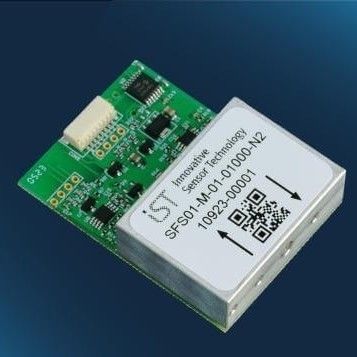

Sensore di portata calorimetrico SFS01-M-01-00050

termicoal siliciomassico

Breve descrizione
L'SFS01 è un modulo di misura del flusso massico termico con uscite digitali e analogiche linearizzate. Veloce e compatto, è progettato per sistemi di dosaggio gas, collettori e analizzatori. Il modulo è di facile integrazione grazie al design compatto, alla calibrazione di fabbrica e ai pin per l'impostazione dell'indirizzo hardware. L'interfaccia fluidica è compatibile con i misuratori di portata massica OEM comuni (es. serie Axetris MFM).

Vantaggi e caratteristiche dell'SFS01

• Tempo di risposta rapido <5 ms
• Basso consumo energetico
• Semplice integrazione di sistema con compensazione della temperatura
• Sensore personalizzato disponibile su richiesta

Descrizione del prodotto SFS01
L'SFS è il sensore di portata di iST basato su tecnologia al silicio e funzionante secondo il principio calorimetrico; misura la velocità e la direzione del flusso. Il design simmetrico del sensore semplifica l'interpretazione e la valutazione del segnale di misura. Il sensore può essere impiegato con diversi gas ed è caratterizzato da elevata sensibilità, risposta rapida e bassissimo consumo. Geometrie dei canali adattabili permettono di ottimizzare le prestazioni in base all'applicazione. L'SFS01 è ideale per applicazioni con spazio limitato e può essere integrato in sistemi pronti all'uso. Applicazioni tipiche: dispositivi portatili a batteria, HVAC, automazione e ingegneria di processo e controllo.

Qualità
In linea con gli standard qualitativi svizzeri, iST è certificata ISO 9001:2015 (qualità) e ISO 14001:2015 (ambiente). I processi consolidati fanno parte delle attività quotidiane e sono regolarmente verificati e ampliati parallelamente alla crescita dell'azienda.

Specifiche tecniche

• Nome prodotto: SFS01-M-01-00050
• Intervallo di flusso operativo: ±50 sccm (ml/min)
• Mezzo misurato: Flusso di gas
• Intervallo di temperatura operativa: 0 a 80 °C
• Dimensioni del contenitore: 48 x 34 x 14,5 mm
• Materiale del contenitore: Alluminio, FR4
• Connessione fluidica: Ø 2,2 mm i.D. guarnizione piatta
• Materiali a contatto: Alluminio, oro, FR4, silicio, nitruro di silicio, epossidica, nitrile
• Tipo di connessione: Connettore PCB JST SM08B-SRSS-TB
• Tempo di risposta t63: 20 ms
• Peso: 30 g
• Tensione di alimentazione: 5V DC ±5%
• Segnale di uscita: I2C o 0 a 1 V
• Precisione: 2% f.s. (uscita digitale)
• Ripetibilità: 0,2% f.s.
• Codice prodotto: 154809
