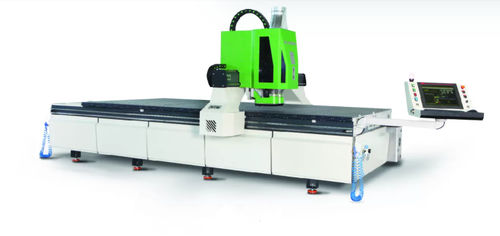

Centro di lavoro CNC 3 assi Ino XT 1640

verticalea ponteper alluminio

Il macchinario per la lavorazione dei pannelli CNC è specializzato nella lavorazione di pannelli compositi in alluminio. Chiamati anche sul mercato come pannelli ACP o pannelli ACM. La macchina prima scava e poi taglia i pannelli in alluminio composito con l'uso di punte da taglio utilizzando 2 motori mandrino ad alta velocità, blocca i pannelli aspirando con un tavolo a vuoto e una pompa di aspirazione, estrae i trucioli che escono dal pannello con un sistema di aspirazione delle polveri. Tutti gli assi si muovono su guide lineari e sono mossi da servomotori con riduttori controllati da un vero controllore CNC. La macchina può lavorare materiali in lega leggera come: pannelli compositi in alluminio, HPL, pannelli in alluminio fino a 20 mm di spessore, bakelite, rame, acrilico, plexi-glass ed ecc. La macchina ha un tavolo di aspirazione molto tecnologico in plastica. L'utente non ha bisogno di isolare il tavolo con guarnizioni come nel vecchio sistema. L'aspirazione è isolata all'interno del sistema di aspirazione sotto il tavolo e ha una forza di serraggio molto alta. Questa è una tecnologia molto nuova usata solo da ino Machinery. Il tavolo di aspirazione è diviso in camere di zone di aspirazione più piccole. Ogni zona è controllata da una valvola pneumatica a 24V che si apre e si chiude. Queste valvole sono controllate dal controllore CNC, aperte e chiuse in base alle dimensioni del pannello. Nella serie ino XT, la macchina decide da sola quale zona aprire e quale zona chiudere, libera dal controllo dell'operatore, in modo che il pannello sia bloccato perfettamente sul tavolo e non si muova durante la lavorazione. Grazie alla mentalità di lavoro a doppio mandrino, ci sono 2 motori mandrino da 5,5 kW 18.000 rpm ciascuno, pilotati da un inverter per regolare la velocità di fresatura.
