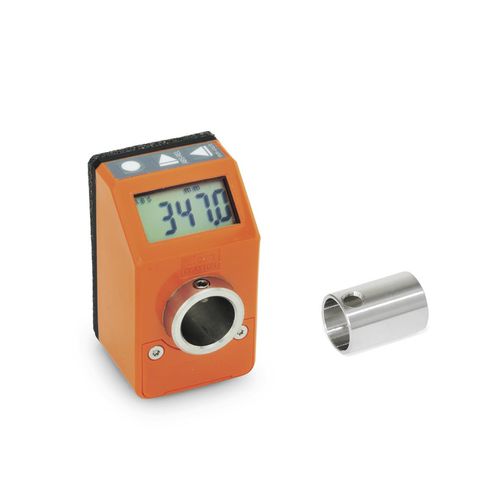

Indicatore di posizione VZPE

analogicointegratocompatto

Gli indicatori di posizione VZPE indicano la distanza percorsa dalle unità lineari. Vengono montati sul perno del mandrino di un'unità lineare mediante una boccola di adattamento e una vite di serraggio. Gli indicatori di posizione sono abbinati alle dimensioni dell'unità lineare nella tabella. Gli indicatori di posizione devono essere regolati per il passo e la direzione del filetto della rispettiva unità lineare utilizzando i pulsanti di comando. L'alimentazione è garantita da una batteria a lunga durata. L'alloggiamento in poliammide è saldato a ultrasuoni, il che lo rende particolarmente robusto, resistente e compatto. L'indicatore di posizione è inoltre resistente alla temperatura di 50 °C e agli oli e ai solventi. La guarnizione in gommapiuma garantisce il disaccoppiamento meccanico e funge anche da tenuta. L'albero cavo è in acciaio inox. Nella versione IP 67, è sigillato con una guarnizione in NBR. Se l'indicatore di posizione è collegato a un'unità lineare a tubo singolo, è necessario un supporto di coppia VZDR o VZDV per evitare che l'indicatore di posizione si sposti.
