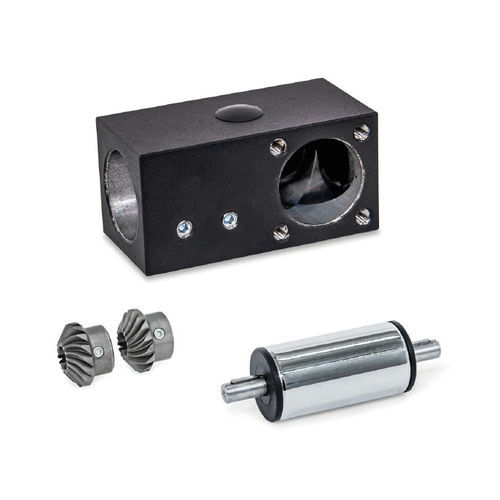

I riduttori ad angolo L trasmettono i movimenti di rotazione
tra le unità lineari a doppio tubo e le unità di azionamento o
unità di trasferimento. I lati di ingresso e di uscita sono sfalsati
di 90° e gli assi di rotazione hanno un punto di intersezione comune
punto di intersezione comune.
L'ingranaggio angolare viene avvitato sul lato anteriore dell'unità lineare a due tubi
dell'unità lineare a doppio tubo con viti a testa esagonale
viti a testa cilindrica, mentre le ruote coniche vengono fissate
sul perno dell'albero con chiavi parallele e
viti a testa cilindrica. La rimozione dei tappi di plastica offre
di plastica offre un buon accesso, facilitando la regolazione dell'ingranaggio
l'innesto delle ruote coniche.
I riduttori ad angolo retto possono essere ordinati con diverse
caratteristiche diverse per le varie applicazioni, in base ai
tipi elencati nella tabella. In questo modo è possibile
di combinare unità lineari a doppio tubo con diverse
unità lineari a doppio tubo con diverse unità di azionamento o di trasferimento. L'alloggiamento è realizzato in
alluminio fresato e le ruote coniche sono in acciaio
in acciaio temprato selettivamente. L'unità di trasmissione
è costituita da un tubo di acciaio cromato e i tappi del tubo sono
tappi del tubo sono in plastica.
Nota:
Il tappo del tubo deve essere rimosso dal perno dell'unità lineare a doppio tubo per installare l'ingranaggio angolare
dell'unità lineare a doppio tubo per installare l'ingranaggio angolare.
Prodotto conforme alla direttiva RoHS
---
