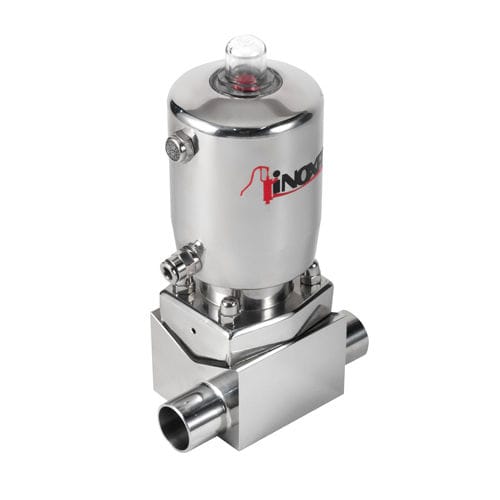

Valvola a membrana NDL

manualepneumaticaa sede

Le valvole a membrana NDL (Non Dead Leg T Valve) ad azionamento manuale o pneumatico, sono specialmente progettate per usi nei processi asettici nell’industria farmaceutica. La loro principale applicazione sono i punti d’uso per i loop di acqua purificata (PW) o di acqua per iniettabili (WFI). La membrana regola la chiusura tra il corpo e l’otturatore. Non c’è nessun contatto con l’ambiente esterno e per questo la valvola è adeguata per processi asettici. Mediante la chiusura della valvola, l’otturatore spinge la membrana sulla sede del corpo. Con il movimento dell’otturatore, la membrana si deforma e viene forzata sull’area della sede, nel centro del corpo, chiudendo il passaggio del fluido. La valvola può essere azionata manualmente o pneumaticamente e controllata mediante testate di controllo ed elettrovalvole. A differenza di una valvola a membrana standard la cui funzione è la chiusura di una linea, la valvola tipo NDL ha come funzione la chiusura di una uscita di prodotto dalla linea principale. Grazie al disegno di questo tipo di valvola, lo spazio morto in un punto d’uso, comparato con una valvola a membrana normale, si reduce al minimo. Questa condizione viene preferita in normative come la ASME BPE farmaceutica. Il disegno modulare con componente comuni tra diverse grandezze, permette una ampia gamma e flessibilità di configurazione. Coperchio e maniglie in acciaio inox sterilizzabili in autoclave. Azionamento manuale con limitatore di corsa. Maniglie con disegno igienico. Il corpo della valvola è meccanizzato completamente da blocco di acciaio inox. Valvola completamente drenabile.
