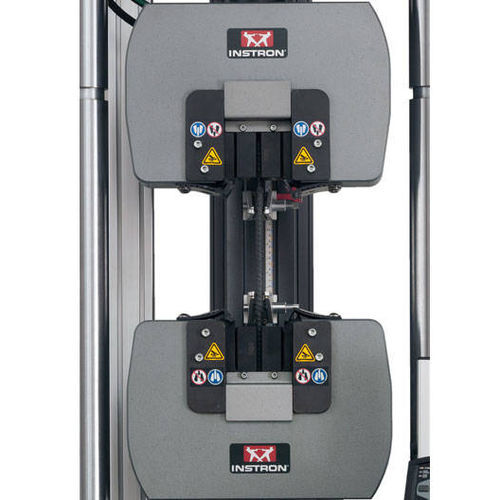

Pinza di presa idraulica W-5 series

parallelaper carichi pesantipiatte

Le pinze idrauliche a cuneo sono caratterizzate da un design frontale aperto, che facilita il caricamento di campioni di grandi dimensioni. Questa serie può ospitare campioni rotondi fino a 90 mm di diametro e campioni piatti fino a 90 mm di spessore, con capacità che vanno da 300kN (67.500 lbf) a 2000kN (450.000 lbf). Particolarmente adatte agli ambienti industriali in cui possono essere presenti polvere e trucioli metallici, queste pinze sono dotate di protezioni antipolvere che si adattano facilmente alle facce per proteggere le superfici in movimento. Le piastre di adattamento opzionali forniscono un metodo efficiente per il montaggio di stringhe di carico secondarie per prove di capacità inferiore o per altri tipi di fissaggio senza dover rimuovere l'impugnatura più grande. PRINCIPIO DI FUNZIONAMENTO Questi morsetti sono azionati idraulicamente tramite una manopola ruotata manualmente sulla parte anteriore del morsetto. Il corpo della pinza non si muove durante la chiusura o l'apertura. L'alimentazione idraulica proviene in genere dal telaio principale della macchina attraverso un sotto-manifold della morsa. Le ganasce sono inserti separabili tenuti in un portaganasce, facili da installare e senza bisogno di ingrassare nuovamente quando si cambiano le facce delle ganasce. I corpi delle ganasce sono dotati di raccordi di ingrassaggio per consentire un facile reingrassaggio del supporto quando necessario. I modelli W-5380 e W-5390 sono dotati di sede magnetica. GAMMA DI APPLICAZIONI Tipo di carico: tensione, *Non adatto per prove di stress inverso o di fatica Materiale del provino: metalli Forme del provino: piatto, rotondo
