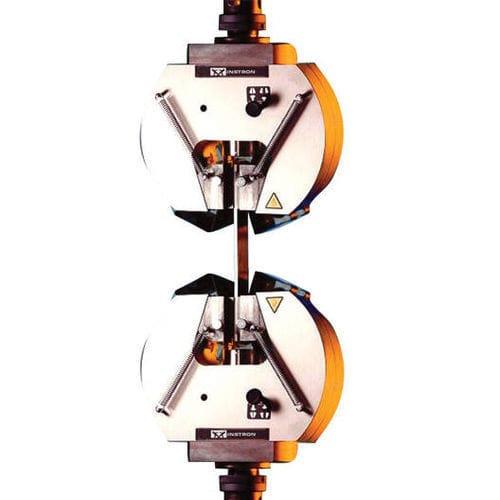

Pinza di presa pneumatica 2716 series

parallelacompattapiatte

Le pinze pneumatiche a cuneo hanno un design anteriore aperto, che facilita il caricamento di campioni di grandi dimensioni. Questa serie può ospitare campioni rotondi fino a 60 mm (2,36 pollici) di diametro e campioni piatti fino a 70 mm (2,75 pollici) di spessore. Il design compatto di queste pinze pneumatiche a cuneo fornisce un uso ottimale dell'area di prova quando sono installate sui sistemi di prova Instron. Particolarmente adatti per ambienti industriali in cui possono essere presenti polvere e trucioli di metallo, questi morsetti hanno protezioni antipolvere che si adattano facilmente sopra le facce per schermare le superfici in movimento. La piastra di adattamento opzionale piggyback fornisce un metodo efficiente per il montaggio di stringhe di carico secondarie per prove di capacità inferiore senza rimuovere la presa più grande Sulle impugnature 2716-110 e 2716-120, le facce a vena usate per i campioni rotondi hanno per progettazione un'area ridotta al centro, che compromette la loro capacità di assorbire rotture ad alta energia senza fratture. Questa impugnatura utilizza una configurazione a facce divise che permette all'energia di rottura di essere dissipata senza danneggiare le facce. Sulle impugnature W-5180 e W-5190, il considerevole aumento delle dimensioni permette l'uso di una faccia dell'impugnatura in un unico pezzo.
