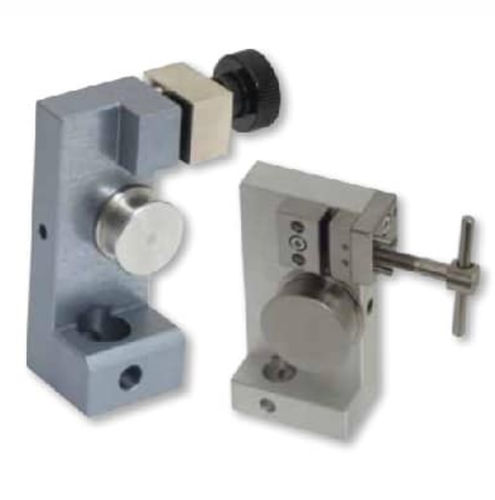

Calza di trazione per cavo Mors à enroulement

Riepilogo

• Capacità: Fino a 20 kN
• Progettati per prove di trazione
• Allineamento del campione garantito
• Ideali per testare giunzioni crimpare

Presentazione
Morsetti avvolgenti progettati per macchine di prova per trazione. Utilizzati per testare corde, cavi, filamenti, fili e altri materiali filiformi nelle applicazioni di prova in trazione. I sistemi integrano un rullo guida per limitare le rotture all'interno del dispositivo di prova e garantire una guida regolare del campione.

Funzionamento
Le staffe presentano un progetto che aiuta a garantire il corretto allineamento dei campioni e favorisce la rottura del campione tra i punti di fissaggio superiore e inferiore. Il dispositivo dispone di una bobina cilindrica attorno alla quale il campione viene avvolto (di solito 1-1/2 o 2 giri a seconda della resistenza del materiale). Il posizionamento sulla bobina consente di applicare la forza sull'asse della cella di carico.

Applicazioni

• Prove di trazione su corde, cavi, fili, filamenti
• Test di giunzioni e connessioni crimpate
• Allestimenti per strutture di prova trazione/compressione

Norme di prova
Esistono diverse norme di prova per corde, filamenti, cordoncini, fili sottili e cavi. Possono essere forniti dispositivi di prova adeguati per soddisfare i requisiti specifici dei diversi metodi di prova.

Caratteristiche / specifiche tecniche

• Tipo: Morsetti avvolgenti
• Capacità nominale: Fino a 20 kN
• Uso: Prove di trazione su macchine di prova
• Progettazione: Bobina cilindrica per l'avvolgimento del campione (1-1/2 o 2 giri a seconda del materiale)
• Elementi aggiuntivi: Rullo guida per evitare rotture interne e garantire una guida regolare del campione
• Funzionalità chiave: Assicura l'allineamento del campione per una corretta rottura tra i punti di fissaggio
• Applicazioni tipiche: cavo, corda, filamento, fili, giunzioni crimpate
