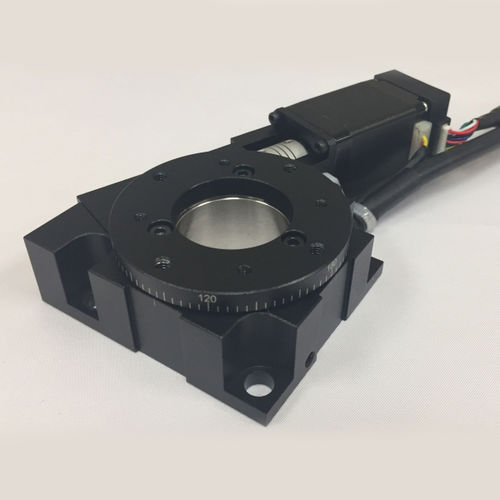

Piastra di posizionamento lineare RTHM-30-60J

XYrotativaa motore

Gli stadi rotanti della serie RTHM offrono una risoluzione di un secondo d'arco quando sono pilotati da un micro-stepping o da un controller per servomotori brushless. Il design a basso profilo è reso possibile dall'uso di cuscinetti di precisione compatti. Il carrello rotante dello stadio garantisce la rotazione continua di carichi fino a 10 kg e presenta un'ampia apertura per consentire il passaggio del percorso ottico o dei cavi direttamente attraverso lo stadio. Il corpo principale degli stadi è realizzato in alluminio anodizzato leggero e può essere collegato direttamente a un tavolo ottico o ad attuatori lineari o XY in movimento e può essere montato con qualsiasi orientamento. Un gruppo di ingranaggi a vite senza fine di precisione viene utilizzato per trasferire il movimento rotatorio del motore passo-passo nel movimento rotatorio del carrello. Le dimensioni ridotte consentono l'utilizzo in spazi ristretti, come cavità laser, macchine per la testurizzazione dei dischi, aree di produzione di componenti in fibra ottica o di semiconduttori. Campo di rotazione deg Continuo 360◦ Rapporto di trasmissione 90:1 Velocità massima 7 RPM Ripetibilità (unidirezionale) Arc-sec 36 Capacità di carico assiale/radiale Kg 5/2 Peso dello stadio Kg 0,6 Tipo di motore Motore passo-passo Opzione encoder NEMA11 Encoder Conteggi/giro 4.000 Meccanismo di azionamento Ingranaggio a vite senza fine Sensore di posizione magnetico Costruzione alluminio anodizzato nero
