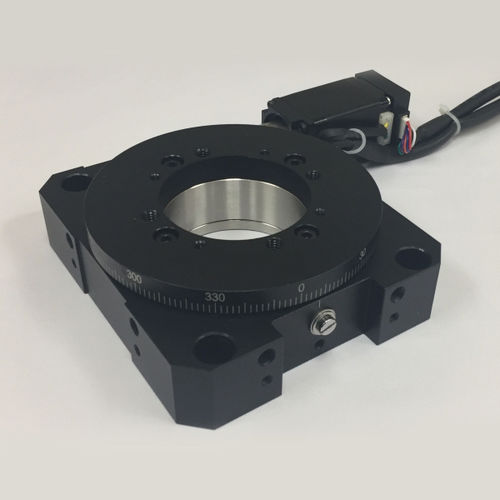

Piastra di posizionamento lineare RTHM-50-100J

XYrotativadi precisione

Gli stadi rotanti della serie RTHM forniscono una risoluzione di un secondo d'arco quando sono pilotati da un controllore di micropassi o da un servomotore brushless. Il design a basso profilo è reso possibile dall'uso di cuscinetti di precisione compatti. Il carrello rotante dello stadio fornisce una rotazione continua del carico fino a 10 kg e ha un'ampia apertura libera per consentire il passaggio del percorso ottico o dei cavi direttamente attraverso lo stadio. Il corpo principale degli stadi è realizzato in alluminio anodizzato leggero e può essere fissato direttamente ad un tavolo ottico o ad attuatori lineari o XY mobili e può essere montato con qualsiasi orientamento. Un gruppo di precisione a vite senza fine è utilizzato per trasferire il movimento rotatorio del motore passo-passo nel movimento rotatorio del carrello. Le dimensioni ridotte ne consentono l'uso in spazi ristretti, come cavità laser, macchine per la testurizzazione dei dischi, aree di produzione di componenti in fibra ottica o produzione di semiconduttori. Intervallo di rotazione deg Continuo 360° Rapporto di trasmissione 180:1 Velocità massima - 5 giri/min Ripetibilità (unidirezionale) Arc-sec 36 Portata assiale / radiale - Kg 10/5 Peso dello stadio Kg - 0,7 Tipo di motore Motore passo-passo opzione encoder NEMA11 Encoder conta/giro 4.000 Meccanismo di azionamento Ingranaggio a vite senza fine Rapporto di riduzione motore/stadio 180:1 Sensore domestico magnetico Costruzione in alluminio anodizzato nero
