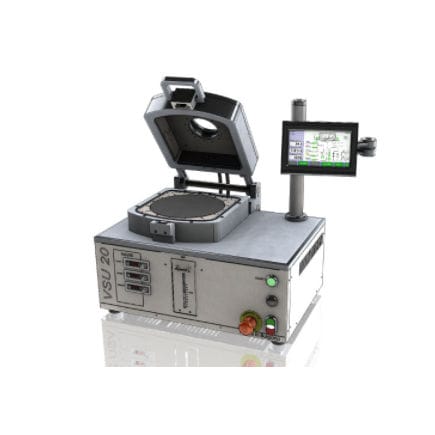

Macchina di brasatura dolce a riflusso VSU20

sottovuotoper componenti elettronici

Forno di saldatura a riflusso sotto vuoto programmabile con area di riscaldamento di 200 mm di diametro. Il forno a rifusione sotto vuoto è dotato di una piastra calda in alluminio solido, rivestita di ceramica. Un'altra piastra raffreddata ad acqua è montata sotto la piastra calda. Al momento del raffreddamento la piastra fredda viene sollevata e premuta contro la piastra calda, raffreddandola così rapidamente. Questa caratteristica permette anche il raffreddamento sotto vuoto. Temperatura massima - 400°C Area di riscaldamento - ∅ 200 mm Piastra di riscaldamento - fissa: alluminio Spazio libero sopra la piastra di riscaldamento - 50 mm Rampa di riscaldamento/raffreddamento - 120-150°C/min Deviazione di controllo - +/- 0,5°C Elementi di riscaldamento - riscaldatori a bobina integrati nella piastra di riscaldamento Controllo del riscaldamento - comune per tutti i riscaldatori Raffreddamento della piastra di riscaldamento - sollevamento della piastra fredda Misurazione della temperatura - 1 termocoppia fissa e fino a 3 termocoppie a posizionamento libero di tipo K Misura della pressione - trasmettitore di pressione integrato Vuoto massimo - 5x10-2 mbar Gorgogliatore di acido formico - contenitore da 40 ml, integrato nel pannello frontale Raffreddamento del corpo della camera - acqua/glicole etilenico - refrigeratore integrato Porta di visualizzazione del coperchio - 80 mm Display - 7" LCD con touch screen Software per PC - registrazione del processo, trasferimento della ricetta, ecc. Interfaccia utente - controllo remoto su relè I/O Dimensioni - vedi layout Peso - 35 kg Alimentazione - 1 fase / 190-240V, 50/60 Hz
