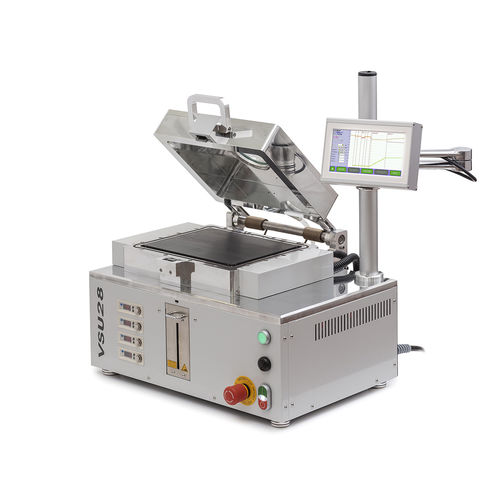

Macchina di brasatura dolce a riflusso VSU28

sottovuotoper componenti elettronici

Forno a vuoto programmabile per saldatura e brasatura a riflusso con area di riscaldamento 260x210mm. Le lampade a infrarossi poste sotto (o opzionalmente, anche sopra) la piastra portautensili la riscaldano. La piastra portautensili in forma rettangolare con dimensioni 260x210mm può essere prodotta in qualsiasi materiale adatto anche con aperture personalizzate per le attrezzature al suo interno. Il design permette di caricare la piastra portautensili all'interno della camera insieme ai pezzi su di essa - adatto per la produzione in serie. Raffreddamento del processo per mezzo di un flusso di azoto che soffia dal fondo della camera contro la piastra portautensili. La camera stessa è raffreddata ad acqua. È necessario un refrigeratore d'acqua esterno, se non viene ordinato con il rack di montaggio MR23CP. Ambiente di processo - azoto, gas inerte, acido formico, gas di formazione Temperatura massima - 650°C Area di riscaldamento - 260 x 210 mm Piastra di riscaldamento - rimovibile: grafite, alluminio, ecc. Spazio libero sopra la piastra di riscaldamento - 50mm con riscaldamento singolo / 60mm con riscaldamento doppio Rampa di riscaldamento/raffreddamento - 250°C/min Deviazione di controllo - +/- 0,5°C Elementi riscaldanti - 8x/16x lampade riscaldanti a infrarossi in una o due file Controllo del riscaldamento - individuale/regolabile su ogni lampada riscaldante Raffreddamento della piastra di riscaldamento - flusso di azoto Misurazione della temperatura - fino a 4 termocoppie K-Type liberamente posizionabili Misura della pressione - trasmettitore di pressione integrato Vuoto massimo - 5x10-2 mbar Gorgogliatore di acido formico - contenitore da 40 ml, integrato nel pannello frontale Raffreddamento del corpo della camera - miscela di acqua/glicole etilenico Porta di visualizzazione del coperchio - 80 mm / non disponibile con doppio riscaldamento Display - 7" LCD con touch screen Software per PC - registrazione del processo, trasferimento della ricetta, ecc. Interfaccia utente - controllo remoto su relè I/O Dimensioni - vedi layout
