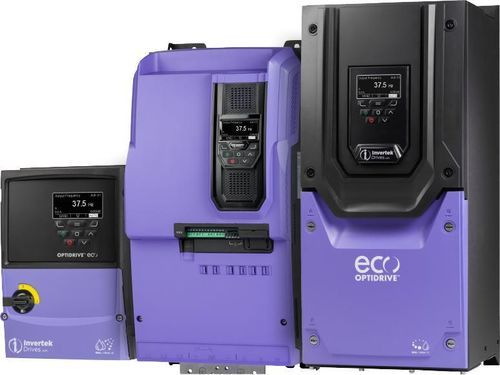

Convertitore di frequenza di ventilatori Optidrive Eco™

per pompaper HVACcon controllore PID

Panoramica
Convertitori AC per il controllo di ventilatori e pompe negli impianti HVAC degli edifici. Optidrive Eco è un inverter specifico per applicazioni, progettato per fornire controllo energeticamente efficiente di unità di trattamento aria, ventilatori e pompe in edifici commerciali e pubblici.

Trattamento dell'aria ad alta efficienza energetica
Ottimizza portata e pressione per soddisfare la domanda variabile nel corso della giornata, riducendo i consumi inutili e i costi operativi e le emissioni di carbonio.

Pressurizzazione delle scale
Mantiene pressioni approssimative (tipicamente intorno a 50 Pa) nelle vie di fuga in caso di incendio. L'inverter regola con precisione la pressione per contribuire a mantenere i percorsi di evacuazione privi di fumo e facilitare un'evacuazione sicura.

Estrazione fumi e modalità incendio
Supporta sistemi dedicati di gestione ed estrazione dei fumi. La funzione modalità incendio mantiene l'estrazione dei fumi per il tempo massimo consentito e può essere configurata per funzionamento bidirezionale delle ventole quando è richiesta l'inversione (ad esempio, autorimesse sotterranee).

Fire Override
Configurabile per continuare le operazioni di estrazione e gestione dei fumi in condizioni di priorità incendio, mantenendo l'estrazione secondo la strategia di sicurezza prevista.

Controllo pompe chiller e gestione multi-pompa
Fornisce controllo per pompe di chiller, circolazione e raffreddamento. Il controllo a doppio setpoint consente alle pompe di passare a setpoint inferiori nei periodi di bassa richiesta e di ripristinare piena operatività quando necessario. La gestione multi-pompa avanzata Optiflow consente configurazioni Duty/Standby o Duty/Assist/Standby connesse via cavi RJ45 e messe in servizio come un unico gruppo di pompe gestito per il cambio automatico di carico.

Controllo del sistema HVAC
Include un controllore PID integrato completamente integrato con funzioni HVAC e di risparmio energetico, progettato per un funzionamento semplice e una rapida messa in servizio. In molte installazioni ciò elimina la necessità di controllori esterni.

Funzionamento multi-ventilatore
Il controllo coordinato delle stazioni ventilanti è di serie, permettendo controllo indipendente su più ventilatori o banchi di ventilatori.

• Tutti gli inverter funzionano a velocità variabile per massimizzare il risparmio energetico.
• Condivisione del tempo di funzionamento uguale tra ogni ventilatore o banco ventilatori.
• Riconfigurazione automatica del sistema in caso di guasto di un ventilatore.
• Continuità operativa del sistema quando singoli inverter sono spenti.
• Comunicazione e tensione di controllo +24 V condivise tra inverter tramite cavo patch RJ45 standard.
• Indicatori di manutenzione indipendenti per ogni banco ventilatori.
• Qualsiasi banco ventilatori può essere impostato in modalità Manuale e si riunirà automaticamente alla rete quando ritornato in Auto.
• Per applicazioni a cinghia, ogni ventilatore può essere impostato per rilevamento rottura cinghia.
• Interruttore generale opzionale con blocco per manutenzione in sicurezza.
• Inverter configurati tramite impostazioni parametriche semplici e autoconfigurazione intelligente dell'inverter.

Ottimizzazione dell'efficienza
Funzioni avanzate di ottimizzazione adattano l'uso di energia al carico di ventilatori o pompe per garantire elevata efficienza. I misuratori di energia integrati mostrano il consumo e supportano il calcolo dei risparmi. Le funzioni di evitamento della risonanza consentono di evitare frequenze che inducono risonanze meccaniche.

Modalità Sleep integrata con Auto-boost
La modalità sleep disattiva l'inverter quando la domanda è bassa e lo riattiva automaticamente quando necessario. I cicli di auto-boost prevengono oscillazioni e assicurano un recupero affidabile della pressione allo start/stop.

Riduzione del rumore
Opzioni di frequenza di commutazione elevate (fino a 32 kHz) riducono il rumore udibile del motore. La selezione di frequenze da evitare impedisce frequenze risonanti in condotti e tubazioni. Ventole di raffreddamento a controllo termico riducono il rumore del drive a carichi ridotti.

Evitamento della risonanza
Il comportamento programmabile di evitamento delle frequenze minimizza l'operazione a frequenze di risonanza dannose transitandole solo durante accelerazione o decelerazione.

Rilevamento rottura cinghia
Monitora il carico su tutta la gamma di velocità e lo confronta con le condizioni normali commissionate per rilevare slittamento della cinghia o guasto imminente, fornendo allarmi o avvisi prima del guasto completo. Può anche rilevare altre condizioni di perdita di carico (accoppiamento rotto, ecc.).

Bypass controllato dal drive
Può operare come controllore di bypass all'interno di un circuito di bypass. La selezione del bypass può essere comandata da un sistema di gestione dell'edificio o attivata automaticamente quando il drive va in trip per minimizzare l'interruzione del servizio.

Man / Auto
Selezione di controllo manuale per messa in servizio, verifiche di sistema o override temporanei. La selezione automatica integrata riporta facilmente il drive in controllo automatico.

Dati tecnici / Specifiche

• Famiglia modelli: Optidrive Eco™
• Applicazione: servizi HVAC per edifici — ventilatori e pompe
• Controllore PID integrato per integrazione HVAC
• Controllo pompe a doppio setpoint
• Gestione multi-pompa Optiflow avanzata (rete via cavo RJ45)
• Contatori di consumo integrati e ottimizzazione energetica
• Evitamento risonanza e selezione di frequenze da evitare
• Modalità Sleep integrata con Auto-boost
• Selezione frequenza di commutazione fino a 32 kHz per funzionamento motore silenzioso
• Rilevamento rottura cinghia / perdita di carico con regolazione di sensibilità
• Controllo multi-ventilatore coordinato con condivisione uguale del tempo di esercizio e riconfigurazione automatica in caso di guasto
• Comunicazione e tensione di controllo +24 V condivise via RJ45 tra drive
• Indicatori di manutenzione indipendenti per ogni banco ventilatori
• Interruttore di rete opzionale con blocco per manutenzione in sicurezza
• Capacità di bypass controllato dal drive
• Selezione Man/Auto con ritorno automatico ad Auto
