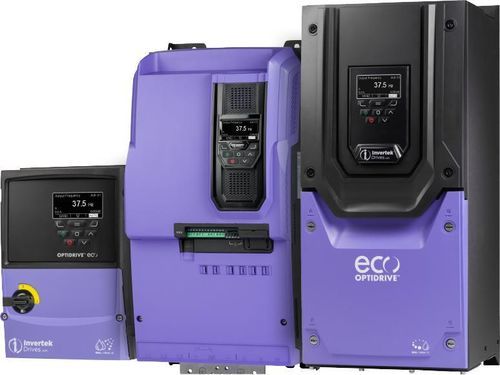

Unità di controllo per pompa per applicazioni autonome Optidrive Eco™

con allarme integratoper la gestione di pompecon reinizializzazione di pompa automatica

Panoramica
Optidrive Eco è una soluzione compatta di inverter a frequenza variabile (VFD) specifica per stazioni di pompaggio, che consente il controllo flessibile di sistemi multi-pompa senza PLC o unità di controllo dedicate. Progettato per semplificare installazione e gestione, offre controllo centralizzato, messa in servizio rapida e funzionamento a velocità variabile ed efficiente per fino a cinque pompe.

Optiflow (Controllo totale)

• Un unico inverter Master gestisce e monitora l'intero sistema; le connessioni di controllo sono collegate solo al Master.
• I drive Slave si collegano tramite un singolo cavo RJ45 e richiedono una configurazione minima, riducendo tempi di installazione e cablaggio.
• Supporta fino a cinque pompe in qualsiasi configurazione (Duty / Assist / Standby) con rotazione automatica del duty per equalizzare i tempi di funzionamento e massimizzare durata ed efficienza.

Vantaggi principali

• Pressione e portata costanti indipendentemente dal numero di pompe in funzione; le pompe aggiuntive si avviano automaticamente quando la domanda aumenta e si fermano quando non necessarie.
• Riconfigurazione automatica in caso di guasti di pompe o drive, incluso il Master, per mantenere il servizio.
• Il sistema continua a funzionare quando singoli drive sono spenti; il Master può essere isolato senza interrompere i Slave.

Ridurre i fermi pompa

• Rilevamento/eliminazione ostruzioni: individua intasamenti e può attivare cicli di pulizia/de-ragging programmabili per rimuovere automaticamente le ostruzioni.
• Protezione da funzionamento a secco: monitora velocità/potenza per segnalare o arrestare la pompa in caso di funzionamento a secco, evitando danni.
• Funzione di preriscaldamento motore: preriscaldamento configurabile per prevenire condensa durante i periodi di inattività e subito dopo l'arresto.
• Ciclo di agitazione della pompa: cicli di pulizia/agitazione configurabili attivati dopo periodi di inattività per rimuovere sedimenti.

Bypass controllato dal drive
Il drive può operare come controllore di bypass intelligente all'interno di un circuito di bypass. La modalità bypass può essere attivata da comandi del sistema di gestione dell'edificio o selezionata automaticamente in caso di condizioni di guasto per minimizzare l'interruzione del servizio.

Avviamento con protezione contro rottura tubazione
La modalità di avviamento (prime) fornisce partenze controllate per garantire il corretto riempimento e pressurizzazione delle tubazioni. Gli allarmi di bassa pressione vengono ignorati durante l'avviamento, ma un timeout di sicurezza evita funzionamenti continui se l'avviamento fallisce. In normale funzionamento il drive monitora la pressione minima e interverrà in caso di bassa pressione prolungata (es. rottura della tubazione).

Funzionalità di controllo pompa

• Operatività a velocità variabile su tutti i drive per massimizzare il risparmio energetico.
• Condivisione eguale dei tempi di funzionamento tra le pompe tramite rotazione automatica del duty.
• Riconfigurazione automatica in caso di guasto di pompe o drive (incluso il Master).
• Operatività continua quando singoli drive sono spenti, incluso l'isolamento sicuro del Master.
• Comunicazione e alimentazione di controllo +24V condivisa tra i drive tramite cavo RJ45 standard.
• Indicatori di manutenzione indipendenti per ogni pompa per supportare la pianificazione degli interventi.
• Ogni pompa può essere impostata in modalità manuale (Hand) e si riallineerà automaticamente alla rete quando riportata in Auto.
• Per applicazioni fognarie, ogni pompa può essere configurata per rilevamento di incrostazioni/intasamenti e attivare cicli automatici di de-ragging/pulizia.
• Interruttore generale opzionale con bloccaggio per manutenzione in sicurezza.
• Optiflow configurato tramite semplice set di parametri e auto-configurazione intelligente del drive per una rapida messa in servizio.
