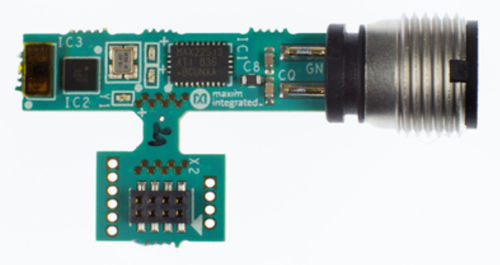

Sensore di distanza cilindrico MAXREFDES174

lasera basso ingombrorinforzato

Il MAXREFDES174# è un progetto di riferimento completo di sensore di distanza IO-Link® ad alta precisione che fornisce misurazioni accurate per distanze fino a 4 m. Realizzato in un fattore di forma industriale, il progetto di riferimento utilizza un sensore laser a tempo di volo (ToF) disponibile in commercio. In questo progetto, un microcontrollore Renesas RL78 (R5F10E8EALA) si interfaccia tra il sensore di distanza e il ricetrasmettitore del dispositivo IO-Link MAX22513. Il MAX22513 è dotato di un regolatore buck DC-DC interno ad alta efficienza, di due LDO interni e di una protezione integrata contro le sovratensioni per comunicazioni robuste in un'area PCB molto ridotta, senza bisogno di componenti di protezione esterni, come i diodi TVS. Il MAX22513 è contenuto in un package TQFN a 28 pin, che consente al MAXREFDES174# di avere un ingombro minimo di appena 3 cm. Il progetto è protetto dalla polarità inversa grazie alla protezione attiva integrata contro la polarità inversa del MAX22513. Il regolatore buck DC-DC interno riduce significativamente la dissipazione di potenza e i due regolatori LDO integrati nel MAX22513 generano 3,3 V e 5 V, riducendo il numero di componenti esterni necessari e risparmiando spazio. Il MAX22513 dispone anche di driver a bassa resistenza di accensione (C/Q e DO/DI) per ridurre ulteriormente la dissipazione di potenza, consentendo a questo progetto di riferimento di consumare una potenza minima con una dissipazione termica molto bassa. Questo sensore utilizza lo stack di dispositivi IO-Link di IQ2 Development® per comunicare con qualsiasi master conforme alla versione 1.1 di IO-Link. Caratteristiche: -Conforme a IEC 61131-9 -Stack IO-Link di sviluppo IQ2 -Conforme alla versione 1.1 di IO-Link -Misura distanze fino a 4 m
