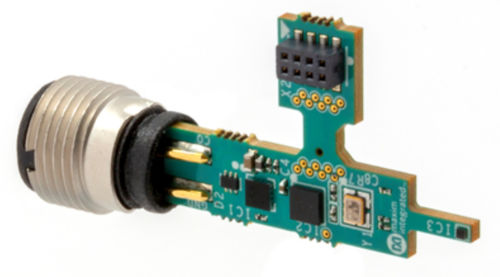

Sensore di temperatura digitale MAXREFDES173

IO-LinkUSBconnettore M12

Il MAXREFDES173# è un progetto di riferimento completo per sensori di temperatura locale IO-Link® ad alta precisione, che offre un'eccellente accuratezza della temperatura da -40°C a +85°C. Realizzato in un fattore di forma industriale, il progetto utilizza il sensore di temperatura digitale MAX31875 di Maxim Integrated® con interfaccia I2C. Il MAX31875 opera in un intervallo di temperatura compreso tra -50°C e +150°C e misura temperature da -40°C a +145°C con una precisione di ±1,75°C o superiore. Il sensore di temperatura esegue conversioni di temperatura più accurate da 0°C a +70°C (±1,0°C). Un microcontrollore Renesas RL78 (R5F10E8EALA) si interfaccia tra il sensore di temperatura MAX31875 e il ricetrasmettitore del dispositivo IO-Link MAX14827A. Il microcontrollore RL78 funziona da -40°C a +85°C. Le rotaie da 3,3 V e 5 V sono generate da due regolatori LDO integrati nel MAX14827A, il che riduce il numero di componenti esterni necessari e l'ingombro del circuito. Sia il MAX31875 che il MAX14827A sono dispositivi a basso consumo, che consentono a questo progetto di riferimento di consumare una potenza minima con una bassa dissipazione termica. Inoltre, entrambi i prodotti Maxim sono contenuti in pacchetti a livello di wafer (WLP), che conferiscono al MAXREFDES173# un ingombro ridotto. Questo sensore utilizza lo stack di dispositivi IO-Link IQ2 Development™ per comunicare con qualsiasi master conforme alla versione 1.1 di IO-Link. La scheda contiene un connettore M12 maschio per il collegamento a un master IO-Link conforme utilizzando un cavo M12 standard. Collegare il MAXREFDES173# a qualsiasi master IO-Link per facilitare la valutazione (ad esempio, il master IO-Link USB iqLink® con il software associato). Caratteristiche -Conforme a IEC 61131-9 -Stack IO-Link di sviluppo IQ2 -Conforme alla versione 1.1 di IO-Link
