Fresa tre taglie HTF series

a insertidi finituraa spianare

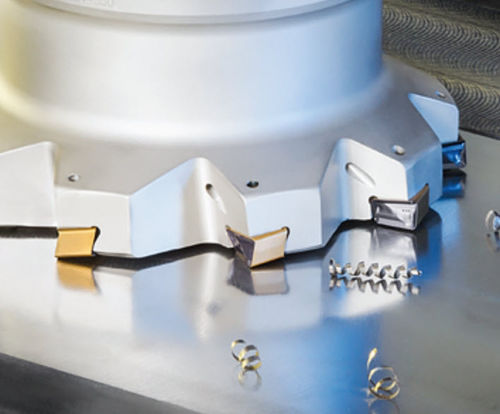

Le nuove frese HTF D...-R-LN10 montano inserti standard HTP LN...1006 a fissaggio tangenziale con 4 taglienti. L'elevata qualità della superficie è ottenuta grazie al serraggio molto rigido degli inserti e al bordo raschiante lungo e diritto. Inoltre, gli inserti sono posizionati in modo graduale sulla fresa sia in direzione radiale che assiale. Questo speciale design fa sì che ogni inserto tagli solo una piccola porzione di materiale sia in direzione radiale che assiale. Caratteristiche Progettato per applicazioni di fresatura di finitura che richiedono una qualità superficiale estremamente fine, fino a 0,1 Ra (μm) Trasporta un inserto a serraggio tangenziale con un ampio effetto raschiante Ogni angolo dell'inserto è posizionato a diametro e altezza variabili Consente la lavorazione di semifinitura e fresatura extra fine in un'unica passata Design a prova di vibrazioni Riduzione dei tempi di attrezzaggio, poiché l'effetto raschiante si ottiene senza la necessità di regolare il raschiatore L'inserto standard HTP LN.. 1006, originariamente progettato per i pistoni, viene ora utilizzato per la nuova applicazione di finitura Fori per il refrigerante diretti su ogni singolo tagliente Speciale rivestimento protettivo lucido sul corpo della fresa per un flusso di trucioli ininterrotto e una protezione contro la corrosione e l'usura Note per tecnologi e programmatori CNC L'inserto contrassegnato con 1 definisce il diametro nominale dell'utensile. La fessura 2 sul lato frontale dell'utensile punta alla tasca che porta l'inserto situata alla massima sporgenza assiale (contrassegnata dal numero più grande). L'impostazione assiale dell'utensile deve essere effettuata in base a questo inserto. Poiché lo spostamento assiale tra ogni inserto consecutivo è di 0,05 mm, la profondità di taglio massima per ogni utensile può essere calcolata moltiplicando il numero di denti dell'utensile per 0,05 mm.
