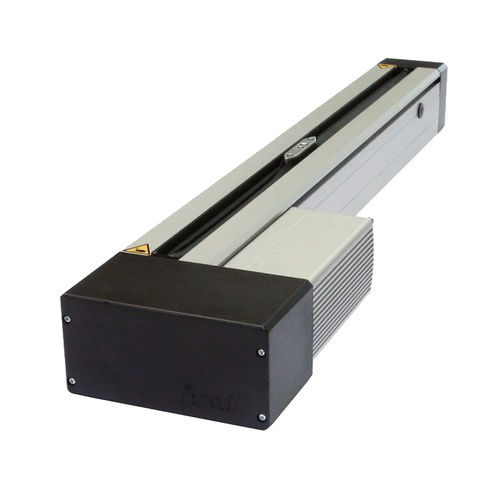

Unità lineare per profilati Linear unit equipped with spindle drive LES 4

con servomotorecon motore linearedi precisione

con 2 alberi di precisione in acciaioØ 12 h6, materiale Cf53, durezza 60 ± 2 HRC Lunghezze standard + massime ordinabili e passi s. dettagli Moduli motore vedi sotto! Ideale per l'impostazione dei processi di misura! 1 binario, larghezza 75 mm, motore montabile lateralmente CARATTERISTICHE Profilo di alloggiamento dell'albero in alluminio L75 × H75 mm, anodizzato al naturale Area di serraggio e lato inferiore del profilo fresati in piano Con 2 alberi di precisione in acciaio Ø 12 h6, materiale Cf 53, durezza 60 ± 2 HRC Guide per alberi in alluminio WS 5/70, 2 x WS 5/70 (lunghezza 70 mm), regolabili per assenza di gioco, sistema di lubrificazione centrale Trasmissione a ricircolo di sfere con passi da 2,5/4/5/10 e 20 mm Tenuta del profilo con guarnizioni a labbro resistenti all'attrito Piastre terminali in alluminio fuso Con 2 finecorsa o interruttori di riferimento, precisione di ripetizione ± 0,02 mm Cuscinetti a contatto angolare sigillati CORSA DI PROCESSO a 1 × WS 5 / 70 = lunghezza del profilo (L1) - 150 mm a 2 × WS 5 / 70 = Lunghezza profilo (L1) - 280 mm Lunghezza del profilo (L1) da 290 mm fino a 3490 mm sono disponibili lunghezze del profilo in raster di 100 mm! Lunghezza massima fino a 3490 mm su richiesta. OPZIONI Profilo in alluminio anodizzato nero Freni elettromagnetici nel modulo motore o nell'estensione del mandrino di azionamento Guida in acciaio LS2 (codice 223007) Set di attacchi per finecorsa esterni DISPONIBILE SU RICHIESTA Sistema di misurazione della lunghezza Coperchio della ghetta a soffietto Montaggio a sinistra del modulo motore
