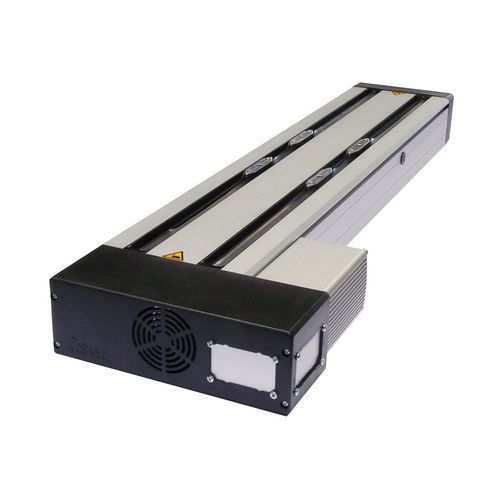

Unità lineare per profilati LES 6

con servomotorecon motore linearedi precisione

Con 4 alberi di precisione in acciaio Ø 12 h6, materiale Cf53, durezza 60 ± 2 HRC Asole in alluminio WS 5/70, 2 x WS 5/70 (lunghezza 70 mm), regolabili per assenza di gioco, sistema di lubrificazione centrale Trasmissione a ricircolo di sfere con passi da 2,5/4/5/10 e 20 mm Lunghezze e passi standard + max disponibili vedi Descrizione del prodotto Lunghezze speciali su richiesta! 2 binari, larghezza 150 mm, il motore può essere montato lateralmente CARATTERISTICHE Profilo di alloggiamento dell'albero in alluminio L150 × H75 mm, anodizzato al naturale Area di serraggio e lato inferiore del profilo fresati in piano Con 4 alberi di precisione in acciaio Ø 12 h6, materiale Cf53, durezza 60 ± 2 HRC Asole in alluminio WS 5/70, 2 x WS 5/70 (lunghezza 70 mm), regolabili per assenza di gioco, sistema di lubrificazione centrale Trasmissione a ricircolo di sfere con passi da 2,5/4/5/10 e 20 mm Tenuta del profilo con guarnizioni a labbro resistenti all'attrito Piastre terminali in alluminio fuso Con 2 finecorsa o interruttori di riferimento, Ripetibilità ± 0,02 mm Cuscinetti a contatto obliquo sigillati nella trasmissione - flangia in acciaio CORSA DEL PROCESSO a 1 × WS 5 / 70 = lunghezza del profilo (L1) - 150 mm a 2 × WS 5 / 70 = Lunghezza del profilo (L1) - 280 mm Lunghezza del profilo (L1) da 290 mm fino a 3490 mm sono disponibili lunghezze del profilo in raster da 100 mm! Lunghezza massima fino a 3490 mm su richiesta. OPZIONI Profilo in alluminio anodizzato nero Freno elettromagnetico Guide in acciaio LS2 (codice 223007) Kit di fissaggio per finecorsa (vedere accessori) DISPONIBILE SU RICHIESTA Sistema di misurazione della lunghezza Coperchio della ghetta a soffietto Montaggio a sinistra del modulo motore
